Artec Studio 16。その力は、このソフトウェアにあります。

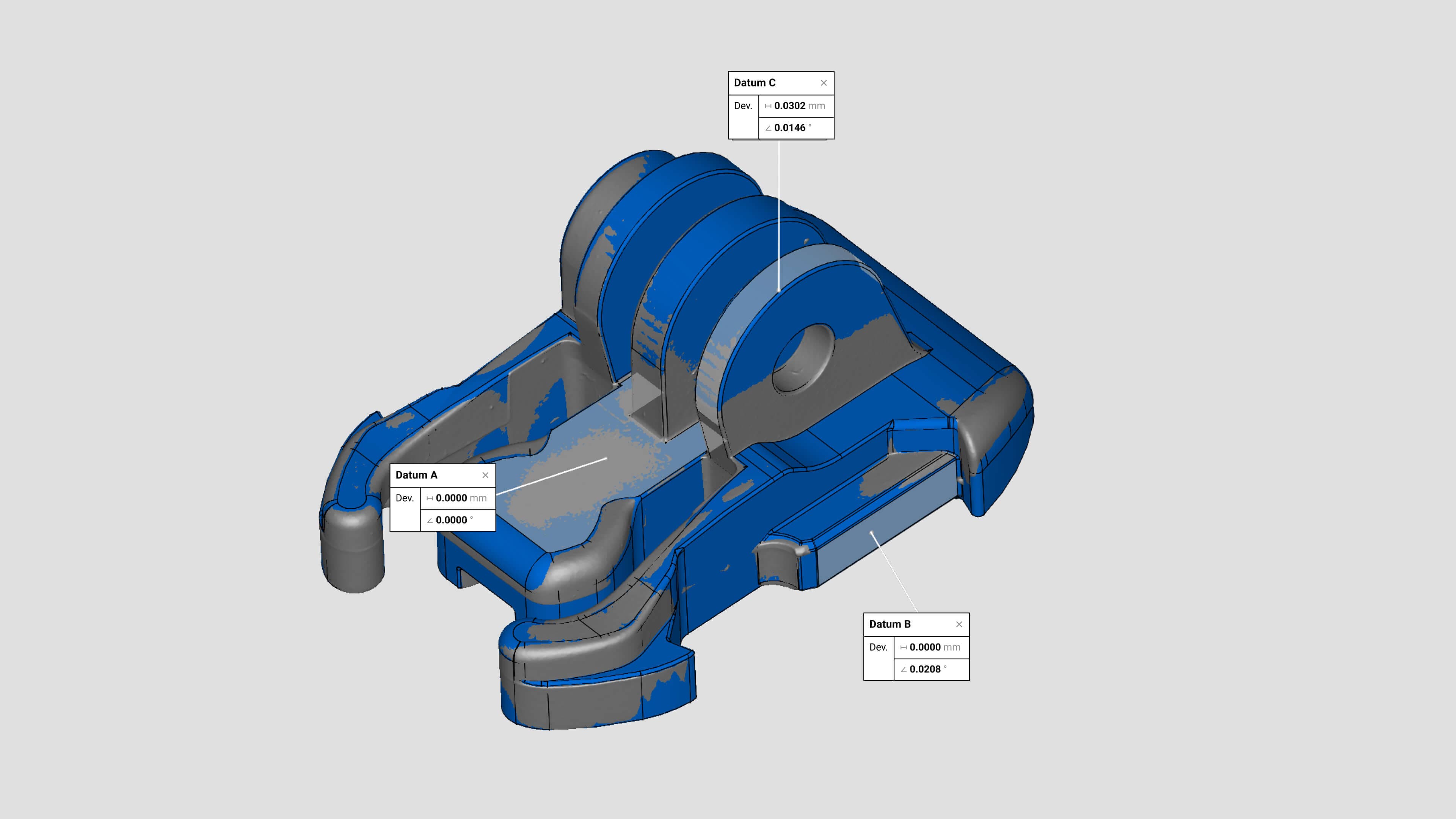

スキャンが終了したら、ワークスペースパネルで計測するメッシュを選択し、Artec Studioインターフェイスの[ControlXで計測]をクリックするだけです。次に、使用するControlX検査テンプレートを選択できます。そこから、レポートは水面下で遅滞なく生成されます。

計測のワークフローに部品やオブジェクトのバッチもしくは生産実行が含まれる場合はどうでしょうか? Artec Studioにお任せください。計測するメッシュの数を選択し、適切なControl Xの計測テンプレートを選択してから[実行]をクリックするだけです。レポートは、その数秒以内に確認できるようになります。

完璧に位置合わせされたCADの幾何形状がすぐに操作できるようになり、品質管理のワークフローに必要な計測精度が与えられ、部品などのスキャンするオブジェクトとそれぞれのCAD参照モデルとの間でミクロン単位の精度での比較が可能になります。

これからは、平行、垂直、同心などを選択して、幾何形状間の拘束を強制することができるので、品質管理の結果をさらに最適化することができます。これを行うには、フィットさせたばかりの2つの幾何形状を選択し、スキャンしたオブジェクト上の実際の位置に基づいて、お望みの拘束条件を選択します。

Artec Studioを使用すると、点から平面までの垂直距離をすばやく測定できるため、目標とする製品品質基準を簡単に達成させることができます。これにより、選択した領域の正確な厚さを即座に計算したり、あなたが集中して見ているエンジニアリングアイテムのさまざまな外形寸法を正確に定義したりできます。

また、構築/フィットされた平面をベースラインとして使用してから法線方向にオフセットするか、最初に回転してからオフセットすることで、断面をより正確に配置できます。これにより、選択した任意の場所で断面を計算できます。

このツールを使用すると、曲線的なサーフェス用にカスタムフィットの幾何形状を作成することができるため、複雑なパーツのリバースエンジニアリングを簡単に開始させることができます。ユーザーは3Dブラシまたは新しいセグメントブラシを使用して、フリーフォームの幾何形状に合わせるジオメトリを指定するだけです。延長や点数、そしてスプラインの順番を調整することで、新しい幾何形状をカスタマイズすることもできます。

新しいフリーフォームの幾何形状に加えて、メニューにもう1つ非常に便利な形状ができました。それは、円環です。この円環は、タイヤやガスケット、Oリングに救命具などといった、自動車から航空宇宙等のさまざまな業界で使用される数々のリング状のオブジェクトをリバースエンジニアリングするために使用することができます。

正確なCADモデルを仕様どおりに構築する前に、すべてのリバースエンジニアリングのプロジェクトにおいて必要なのは、計測学的に位置合わせされた幾何形状です。これからは、Artec Studioでこれらすべてを行うことができます。幾何形状をスキャンにフィットさせた後は、既知の空間的位置に応じて、幾何形状を拘束させます。平行、垂直、同心、角度、または同軸の条件で拘束を選択すると、それらは所定の位置にスナップされ、CADにエクスポートする準備が整います。

パーツなどのオブジェクトをリバースエンジニアリングする場合に、幾何形状のフィットができるすべての適切なサーフェスをすばやく選択する作業がとても簡単になりました。このセグメントブラシはクリックした場所だけでなく、サーフェス全体を分析し、すべての特性を計算した上で正確な形状を決定および選択することで機能するので、すべてを手動で選択する必要はありません。

その後、クリックひとつで新しいパッチがフィットされ、CADに直接エクスポートできるようになります。CADではそれを新しい3Dモデルを作成するための参照ツールとして使用できます。

さらに、Geomagic for SOLIDWORKSプラグインがなくても、すべての幾何形状をSOLIDWORKSに直接エクスポートできるようになりました。

Artec Studio 16では、切断面を作成して、幾何形状の面がすでに配置されている断面を作成できるようになりました。さらに、移動機能を使用して、既存の平面から切断面をオフセットすることもできます。

これらの平面と他の幾何形状を相互の特定の位置に従って拘束すると、それらはCADに簡単にエクスポートされ、新しい3Dモデルを完璧に作成するための参照要素として使用できます。

EvaやLeoのHDプロジェクトをほぼ2倍速で再構築できるようになりました。その結果、処理のワークフローを大幅に加速させ、はるかに短い時間でより多くのことを実行できるようになります。

スキャンデータをすぐに再構築する必要がなくなったため、EvaのHDモードでのスキャンがさらに簡単になりました。生のHDデータをプロジェクトにそのまま保存し、処理するタイミングと場所が選択できます。スキャン直後でも、後でも可能です。必要に応じて、他のより強力なPCに作業を持って行くこともできます。

EvaまたはLeoのいずれかでキャプチャされたHDスキャンデータを操作する場合、再構成を複数回行うことでさまざまな設定を試し、解像度やプロジェクトサイズの観点から最適なものを見つけることができます。さらに、インポート時だけでなく、いつでも何度でもそれを実行することができます。 お望み通りのデータを取得する際には、よりシャープな結果とより迅速なプロセスをご期待ください。

EvaとLeo向けに新しく改良されたAI搭載のHDモードは、一貫して素晴らしい結果を提供します。この大幅な改良により、細部を一切残さずに、超高解像度で最も鮮明で細部を詳しく含んだ3Dスキャンを作成できます。

HDプロジェクトのサイズは約20％小さくなりました。保存や転送するデータを減らしながら、HDデータをはるかに高速に処理できるようになりました。最良の部分は何でしょうか？プロジェクトが中断されたり、データを損失することなく、作業中にプロジェクトのサイズが圧縮されることです。

新しい暗号化されたファイル形式を使用することで、Leoからの高解像度データをSDカードに保存することができるようになりました。HD設定を変更するたびに、Leoからプロジェクトをインポートする時間の必要がなくなりました。SDカードに便利に保存された生のHDデータを使用すると、必要なときに必要な場所からお望みのデータにすばやくアクセスができます。Leoに接続したままでなくても、すべてのHDプロジェクトをSDカードに簡単にエクスポートしてからArtec Studioにインポートできるようになりました。

ワークフローで3Dスキャンとフォトグラメトリの組み合わせが必要な場合は、この新機能は最適です。フォトグラメトリでオブジェクトをキャプチャする場合、ターゲットや定規、または巻尺などの追加のツールを使用しないと、3Dでの実際の寸法は得られません。スケールアルゴリズムによるAS16の新しいメッシュ位置合わせにより、フォトグラメトリで作成されたモデルの任意のスケールを、直接Artec StudioでArtecスキャナを使用してキャプチャされたモデルの実際のスケールに一致させることができます。今まで通り、３点で位置合わせするようにボックスをチェックすると、オブジェクトは目の前で即サイズ変更がされます。

新しいこの「透明」モードでは、Artec 3Dスキャナでキャプチャされ、その後AS16で処理されたデータを使用して、メッシュの裏面を視覚化させることができます。以前は、スキャンされたオブジェクトまたはシーンの裏面がデフォルトで黒で表示されていたため、処理中に前面の領域が見えなくなることがありました。これからはそれによって気が散ることはなく、不要なオブジェクトが視界を遮る心配もせずに、モデル全体をはっきりと見たり探索することができます。必要な場合は背面を見ることもできますが、そうでなければモデル全体を一瞥することができます。Artec Rayを使用すると、部屋のインテリアなどの広い領域や、全体的に詳細を多く含む広大な施設などをスキャンする場合に特に便利になります。

新しいソフトウェア構造のおかげで、プロジェクトの読み込みが少なくとも以前より10倍速くなりました。その差は、平均的なプロジェクトでは10秒以下です。これでスキャンが完全に読み込まれるまで待つ必要もなくなりました。すぐにデータの操作を開始しましょう！

全ての更新は、作業中に自動的に保存されるようになりました。プロジェクトが水面下で継続的に更新されるため、ユーザーは時間の節約ができ、手動で再度保存しなくてもよくなったので、作業が安全になります。すばやく簡単なキーボードのショートカットを使用して、保存した調整を元に戻すこともできます。

大規模なデータセットで作業する際に、必要なスキャンデータのアンロードや読み込みについて心配する必要はもうなくなり、そのデータを処理するのに十分なRAMがあるか気にしなくてもよくなりました。Artec Studioは、使用していないデータを自動的にアンロードし、必要な部分のみを読み込むため、ワークフローがより速くスムーズに、そして簡単になります。

この新しい拡張機能により、個々のスキャンの操作がより簡単に速く、そして便利になりました。各スキャンを1つずつ個別に処理する代わりに、ワンクリックで個別のスキャンのグローバル位置合わせを自動的に実行できるようになりました。または、個々のスキャンにグローバル位置合わせを実行してから、一緒に実行することもできます。これらすべてはワンクリックで実行が可能です。この新しいモードは、いくつかの手動ステップを省略し、多くの時間を節約します。特にこれは大規模なプロジェクトやフィーチャーがあまりないスキャンに役立ちます。

上記の主要な機能の他にも、AS16で作業すると、今までのワークフロー全体をさまざまな方法で改善させ、作業を簡易化してくれる機能が追加されたことにお気づきになるはずです。たとえば、レンダリングしているオブジェクトにマウスカーソルをのせるとそのオブジェクトをハイライトできる機能。スキャンをしていく距離や繰り返し行うスキャンに伴うエラーの蓄積を減らすためのトラッキングアルゴリズムの改善。進行中のアルゴリズム設定の表示。高速メッシュ単純化のために、テクスチャの単純化の改善。さらに、デフォルトで「オブジェクトよりも大きい」断面を使用することなどです。

きちんと構造化され、整理されたメニューで、必要なフィーチャーや機能に簡単にアクセスできます。必要なときに必要なものにアクセスし、不要の際には隠しておくこともできます。
