Artec Studio 16. La potenza è nel software.

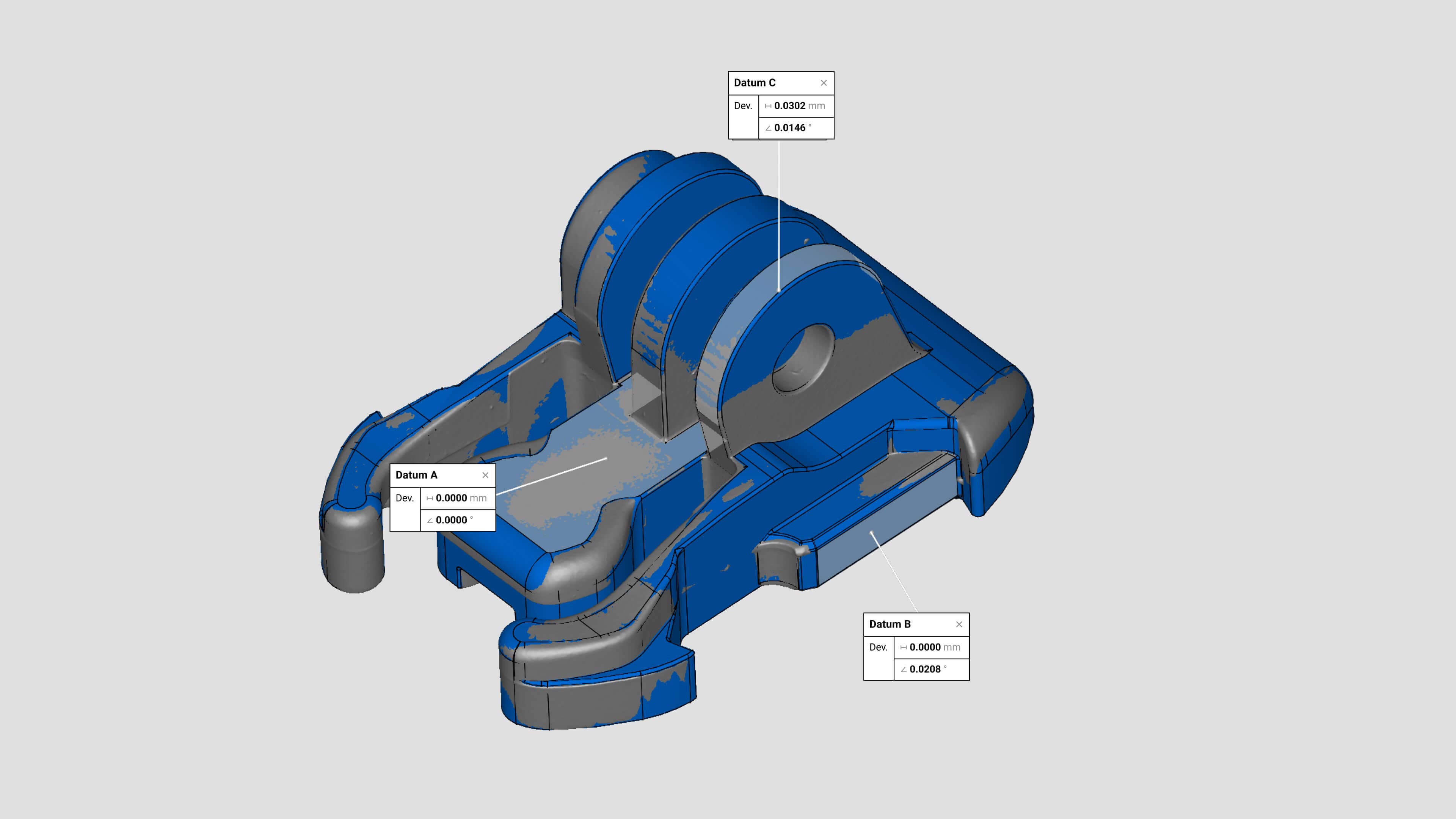

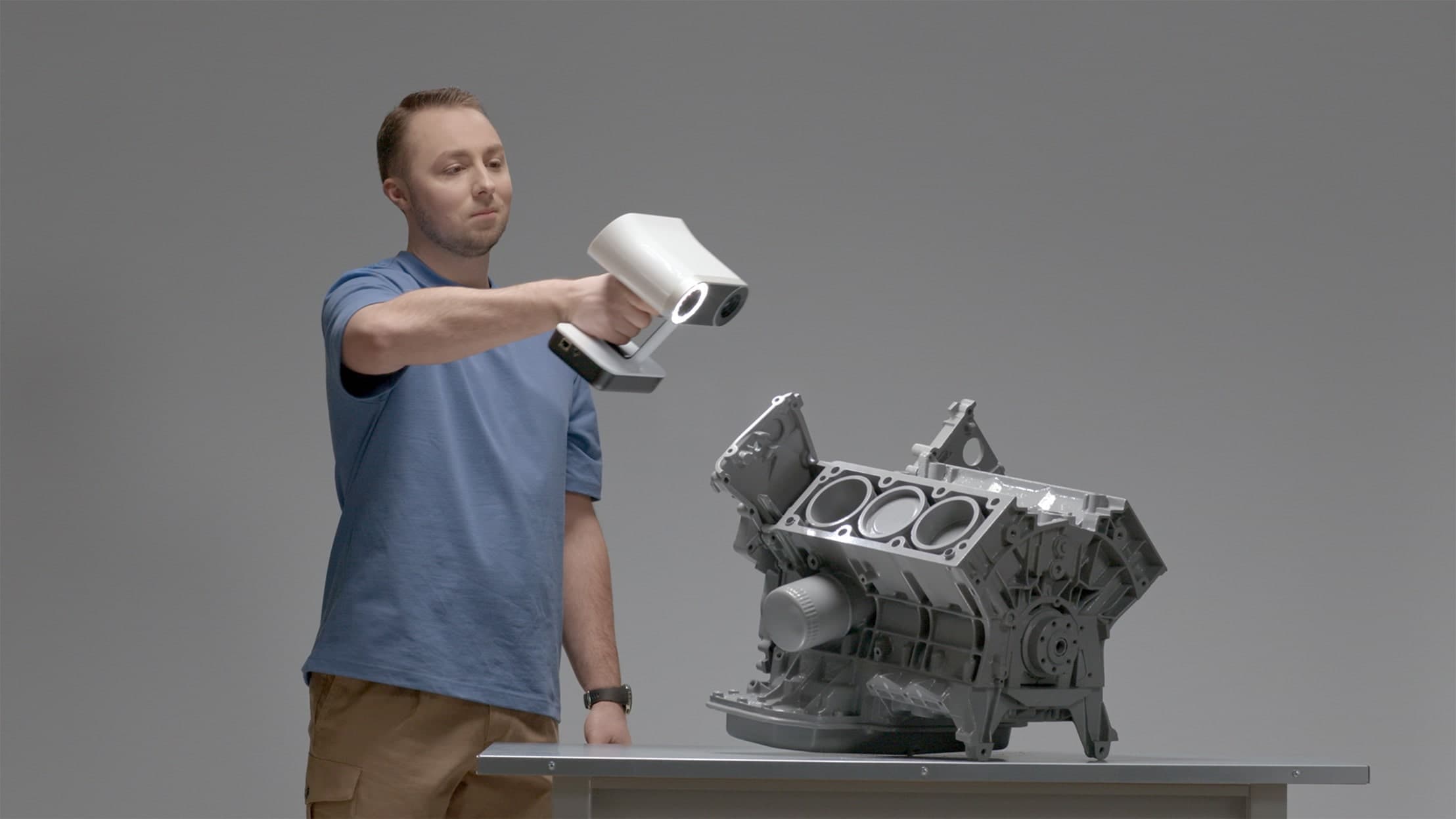

Dopo aver terminato la scansione ti basta selezionare la mesh che desideri ispezionare nel pannello dell’area di lavoro e fare clic su Ispeziona in CX nell’interfaccia di Artec Studio. Sarà quindi possibile scegliere quale modello di ispezione di Control X utilizzare. Dopodiché il tuo rapporto verrà generato dietro le quinte, senza ritardi.

E quando il flusso di lavoro di ispezione include un lotto o un ciclo di produzione di parti o oggetti? Artec Studio ha ciò che fa al caso tuo. Basta selezionare il numero di mesh che desideri ispezionare, scegliere il modello di ispezione Control X appropriato e fare clic su Vai. I tuoi rapporti saranno pronti per la revisione nei secondi successivi.

Avere delle primitive CAD perfettamente allineate è ora alla portata di tutti: il flusso di lavoro di ispezione della qualità offre l’accuratezza metrologica richiesta per effettuare confronti precisi al micron tra qualsiasi parte o altro oggetto scansionato e i rispettivi modelli di riferimento CAD.

Ora hai la possibilità di forzare i vincoli tra le primitive, scegliendo parallelo, perpendicolare, concentrico, ecc., ottimizzando ulteriormente i risultati dell’ispezione di qualità. Per fare ciò, seleziona semplicemente due primitive che hai appena adattato, quindi seleziona il vincolo desiderato, in base alle loro posizioni effettive sull’oggetto scansionato.

Artec Studio ha semplificato notevolmente il raggiungimento degli standard di qualità del prodotto target dandoti la possibilità di misurare rapidamente le distanze perpendicolari da punto a piano, rendendo un gioco da ragazzi calcolare istantaneamente gli spessori precisi delle aree selezionate o definire con precisione le varie dimensioni esterne dell’oggetto di ingegneria su cui ti stai concentrato.

E le sezioni trasversali possono essere posizionate in modo ancora più preciso, utilizzando piani costruiti/adattati come linea di base e quindi compensando lungo una direzione normale, oppure prima ruotando e poi compensando, consentendo così di calcolare una sezione trasversale in qualsiasi punto tu scelga.

Questo strumento semplifica l’avvio del reverse engineering di parti complesse dandoti la possibilità di creare primitive personalizzate per superfici curvilinee. Basta designare la geometria che si desidera adattare a una primitiva a forma libera tramite il pennello 3D o il nuovo pennello Segmento. Puoi anche personalizzare la nuova primitiva regolandone il riempimento, il conteggio dei punti e l’ordine delle spline.

Oltre alla nuova primitiva a forma libera, ora c’è un’altra forma super utile nel menu: il toro. Il toro può essere utilizzato per il reverse engineering di una miriade di oggetti a forma di anello in settori diversi come quello automobilistico, aerospaziale e molti altri, che si tratti di pneumatici, guarnizioni, o-ring, salvagenti o altro.

Le primitive allineate metrologicamente sono ciò di cui ogni progetto di reverse engineering ha bisogno prima che un modello CAD accurato possa essere costruito secondo le specifiche. Ora puoi farlo all’interno di Artec Studio. Dopo aver adattato le primitive alla tua scansione, è il momento di vincolarle, a seconda delle loro posizioni spaziali note. Con una selezione di vincoli paralleli, perpendicolari, concentrici, angolari o coassiali, scatteranno in posizione e saranno pronti per l’esportazione in CAD.

Quando esegui il reverse engineering di parti e altri oggetti, selezionare rapidamente tutte le superfici giuste per adattare le primitive è ora facile come contare fino a 3. Il pennello Segmento analizza l'intera superficie, non solo dove hai cliccato, calcolando tutte le sue caratteristiche per determinarne e selezionarne la forma esatta, senza la necessità di selezionare tutto a mano.

Dopodiché, con un clic, la tua nuova selezione verrà montata e sarà pronta per essere esportata direttamente in CAD, dove la utilizzerai come strumento di riferimento per creare il tuo nuovo modello 3D

Inoltre, ora puoi esportare tutte le tue primitive direttamente in SOLIDWORKS anche se non disponi del plug-in Geomagic per SOLIDWORKS.

Artec Studio 16 ora ti consente di creare piani di taglio per creare sezioni in cui sono già presenti piani primitivi. Inoltre, puoi anche eseguire l’offset di sezioni di taglio di piani esistenti, tramite la funzionalità di traslazione.

Dopo aver vincolato questi piani e altre primitive in base alle loro posizioni specifiche l’uno rispetto all’altro, sono facilmente esportabili in CAD, dove verranno utilizzati come elementi di riferimento per dare vita in modo impeccabile al tuo nuovo modello 3D.

Ora puoi ricostruire i progetti Eva e Leo in HD a quasi il doppio della velocità. Di conseguenza, puoi accelerare notevolmente il tuo flusso di lavoro di elaborazione e fare molto di più in molto meno tempo.

La scansione in HD con Eva ora è ancora più semplice poiché non è più necessario ricostruire immediatamente i dati di scansione. Archivia i dati HD grezzi direttamente nel tuo progetto e scegli quando e dove elaborarli: subito dopo la scansione o in un secondo momento. Se necessario, puoi anche portare il tuo lavoro su un computer diverso e più potente!

Quando lavori con i dati di scansione HD acquisiti con Eva o Leo, ora puoi provare diverse impostazioni con più ricostruzioni per trovare ciò che funziona meglio per te in termini di risoluzione e dimensioni del progetto. Inoltre puoi farlo in qualsiasi momento, non solo durante l’importazione, e tutte le volte che vuoi. Aspettati risultati più nitidi e un processo più rapido per ottenere i dati esatti di cui hai bisogno.

La nostra nuova e migliorata modalità HD basata sull’intelligenza artificiale per Eva e Leo ti offre risultati costantemente imbattibili. Questo importante potenziamento ti consente di creare le scansioni 3D più nitide e ricche di dettagli ad altissima risoluzione, senza perdere alcun paticolare.

La dimensione dei progetti HD è quasi il 20% più piccola! Ora puoi elaborare i tuoi dati HD molto più velocemente, archiviando e trasferendo meno dati. La parte migliore? I tuoi progetti vengono compressi mentre lavori, senza alcuna interruzione o perdita di dati.

Il nuovo formato di file crittografato consente di archiviare dati ad alta definizione di Leo su una scheda SD. Non devi più perdere tempo a importare progetti da Leo ogni volta che modifichi le impostazioni HD. Con i dati grezzi HD salvati comodamente sulla tua scheda SD, hai un accesso più rapido ai dati di cui hai bisogno, quando e dove ne hai bisogno. Ora puoi esportare comodamente tutti i tuoi progetti HD su una scheda SD, quindi importarli in Artec Studio, senza dover rimanere connesso a Leo.

Se il tuo flusso di lavoro richiede la combinazione di scansione 3D e fotogrammetria, questa nuova funzionalità è fatta apposta per te. Quando acquisisci un oggetto con la fotogrammetria, le sue dimensioni reali in 3D sono sconosciute senza l’uso di strumenti aggiuntivi (marcatori, una barra graduata o un metro a nastro). Il nuovo algoritmo in AS16 di allineamento delle mesh tramite scala consente di abbinare la scala arbitraria di un modello creato con la fotogrammetria alla scala reale di un modello catturato da uno scanner Artec, direttamente in Artec Studio. Seleziona una casella per allineare di tre punti come faresti normalmente e l’oggetto si ridimensionerà davanti ai tuoi occhi.

La nuova modalità «Trasparente» consente la visualizzazione del backface della mesh utilizzando i dati acquisiti da qualsiasi scanner Artec 3D ed elaborati in AS16. In precedenza, la superficie posteriore di un oggetto o di una scena scansionata veniva presentata in nero per impostazione predefinita, rendendo impossibile vedere l’area anteriore durante l’elaborazione. Ora puoi vedere ed esplorare chiaramente l’intero modello senza distrazioni e senza preoccuparti di oggetti inutili che ostruiscono la tua vista: guarda la superficie posteriore se ne hai bisogno, o guarda attraverso di essa se preferisci. Particolarmente utile quando si utilizza Artec Ray per scansionare grandi aree come gli interni delle stanze e altre strutture estese con molti dettagli ovunque.

Grazie alla nuova struttura del software, i tuoi progetti ora verranno caricati almeno 10 volte più velocemente, ovvero meno di 10 secondi per il tuo progetto medio. Non è più necessario attendere il caricamento completo delle scansioni. Inizia subito a lavorare con i tuoi dati!

Tutte le modifiche apportate vengono ora salvate automaticamente mentre lavori. Non solo risparmierai tempo e non dovrai mai più salvare manualmente, il tuo lavoro è al sicuro poiché il tuo progetto viene continuamente aggiornato in background. Annulla tutte le regolazioni salvate con scorciatoie da tastiera facili e veloci.

Ora, ogni volta che lavori con set di dati di grandi dimensioni, non devi più preoccuparti di scaricare e caricare i dati di scansione necessari o chiederti se hai abbastanza RAM per gestirli. Artec Studio scaricherà automaticamente i dati che non stai utilizzando e caricherà solo le parti di cui hai bisogno, rendendo il tuo flusso di lavoro più veloce, fluido e semplice.

La nuova funzionalità avanzata rende più facile, veloce e molto più comodo lavorare con le singole scansioni. Ora puoi eseguire la registrazione globale per scansioni separate automaticamente con un clic invece di trattare ciascuna scansione singolarmente. Oppure, esegui la registrazione globale sulle scansioni separatamente e poi insieme, tutto con un solo clic. Questa nuova modalità elimina diversi passaggi manuali, facendoti risparmiare molto tempo ed è particolarmente utile per i tuoi progetti più grandi o per le scansioni con pochi dettagli.

Oltre alle caratteristiche chiave sopra elencate, quando si lavora in AS16, scoprirai molte nuove aggiunte alla «qualità della vita» che migliorano il tuo flusso di lavoro generale in vari modi. Ad esempio, Object Highlight che consente di evidenziare un oggetto nel rendering quando ci si passa sopra con il cursore, algoritmi di tracciamento migliorati per ridurre l’accumulo di errori a distanza e durante la scansione in loop, essere in grado di visualizzare le impostazioni dell’algoritmo in corso, semplificazione migliorata con texture per la semplificazione della mesh veloce e una sezione trasversale «più grande dell’oggetto» per impostazione predefinita.

Accedi facilmente alle caratteristiche e alle funzioni di cui hai bisogno in un menu ben strutturato e organizzato. Accedi a tutto quello che vuoi quando ne hai bisogno e tienilo nascosto quando non ti serve.
