Artec Studio 16. La fuerza está en el software.

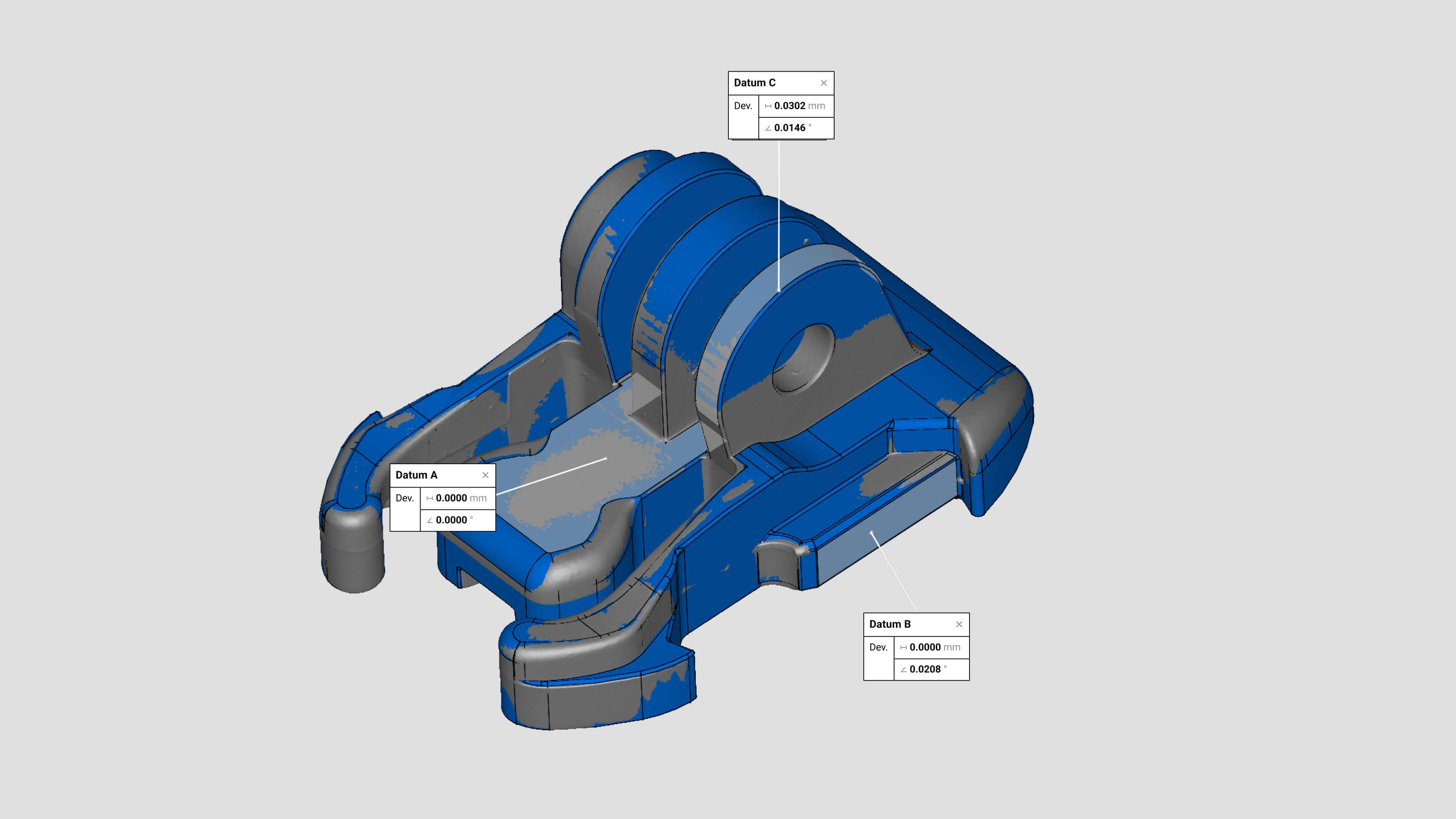

Cuando termina el escaneo, basta con seleccionar la malla a inspeccionar en el panel del espacio de trabajo y hacer clic en Inspeccionar en CX en la interfaz de Artec Studio. Ahí puedes elegir la plantilla de inspección de Control X que quieres usar. El informe se generará automáticamente y de inmediato.

¿Y cuando el flujo de trabajo de la inspección incluye un lote o una serie de producción de piezas u objetos? Artec Studio lo tiene controlado. Sólo selecciona el número de mallas que quieras inspeccionar, escoge la plantilla de inspección de Control X apropiada y haz clic en Ir. Los informes estarán listos en unos segundos para su revisión.

Ahora tienes a tu alcance primitivas CAD perfectamente alineadas, lo que proporciona a tu flujo de trabajo de inspección de calidad la precisión metrológica que requiere, para realizar comparaciones con precisión microscópica entre cualquier pieza u otro objeto que escanees y sus respectivos modelos CAD de referencia.

Ahora tienes la posibilidad de imponer restricciones entre primitivas, con tu elección de paralelas, perpendiculares, concéntricas, etc., optimizando aún más tus resultados de inspección de calidad. Para ello, sólo tienes que seleccionar dos primitivas que acabas de ajustar y, a continuación, seleccionar la restricción deseada, basada en sus posiciones reales en el objeto escaneado.

Artec Studio facilita enormemente la consecución de los objetivos de calidad del producto al ofrecer la posibilidad de medir rápidamente las distancias perpendiculares de los puntos a los planos, lo que facilita el cálculo instantáneo y preciso de los espesores de las áreas seleccionadas o la identificación exacta de las distintas dimensiones externas de la pieza de ingeniería en la que se está trabajando.

Además, las secciones transversales pueden posicionarse con mayor precisión, utilizando los planos construidos/ajustados como línea de base y luego desplazando a lo largo de una dirección normal, o incluso primero girando y luego desplazando, lo que permite calcular una sección transversal en el área que elijas.

Esta herramienta facilita el inicio de la ingeniería inversa de piezas complejas, ya que permite crear primitivas de encaje personalizadas para superficies curvilíneas. Sólo tienes que designar la geometría que deseas ajustar con una primitiva de forma libre mediante el pincel 3D o el nuevo pincel de Segmento. Incluso puedes personalizar la nueva primitiva ajustando su relleno, el número de puntos y el sentido de las splines.

Además de las nuevas primitivas de forma libre, ahora hay otra forma súper útil en el menú: la tórica. Las formas tóricas se pueden usar para la ingeniería inversa de miles de objetos con forma anular en sectores tan diversos como el automovilístico, el aeroespacial y muchos más, por ejemplo, neumáticos, juntas, anillos tóricos, salvavidas...

Todo proyecto de ingeniería inversa necesita primitivas alineadas metrológicamente antes de poder construir un modelo CAD preciso conforme a las especificaciones. Ahora se puede hacer con Artec Studio. Después de ajustar las primitivas al escaneo, es el momento de restringirlas, dependiendo de sus posiciones espaciales conocidas. Con una selección de restricciones paralelas, perpendiculares, concéntricas, angulares o coaxiales, se ajustarán perfectamente y estarán listas para ser exportadas a CAD.

Ahora, cuando se realiza ingeniería inversa de piezas y otros objetos, seleccionar rápidamente todas las superficies necesarias para encajar las primitivas es súper intuitivo. El pincel de Segmento funciona analizando la superficie completa, no sólo donde haces clic, calculando todas sus características para determinar y seleccionar su forma exacta, sin necesidad de seleccionar todo a mano.

Con un solo clic, tu nuevo modelo se ajustará y estará listo para ser exportado directamente a CAD, donde lo podrás usar como herramienta de referencia para crear un nuevo modelo 3D.

Además, ahora puede exportar todas las primitivas directamente a SOLIDWORKS aunque no tengas el plugin de Geomagic para SOLIDWORKS.

Ahora, Artec Studio 16 permite realizar planos de corte para crear secciones donde ya hay planos primitivos. Además, también puede compensar las secciones de corte de los planos existentes, a través de la función de traslación.

Una vez que hayas restringido los planos y otras primitivas de acuerdo con sus ubicaciones específicas en relación con las demás, se exportan fácilmente a CAD, donde se utilizarán como elementos de referencia para dar vida a un nuevo modelo 3D sin problemas.

Ahora puede reconstruir los proyectos Eva y Leo en HD a casi el doble de velocidad. Como resultado, puedes agilizar notablemente el flujo de trabajo de procesamiento y hacer más cosas en mucho menos tiempo.

Escanear con Eva in HD es ahora aún más fácil, ya que no es necesario reconstruir los datos del escaneo de inmediato. Guarda los datos HD sin procesar directamente en tu proyecto y elige cuándo y dónde procesarlos: justo después de escanear, o más tarde. ¡Incluso puedes llevar tu trabajo a un ordenador diferente y más potente si es necesario!

Al trabajar con datos de escaneo HD capturados con Eva o Leo, ahora podrás probar diferentes configuraciones con múltiples reconstrucciones para encontrar la que más convenga en cuanto a resolución y tamaño del proyecto, y además podrás hacerlo en cualquier momento, no sólo en la importación, y tantas veces como quieras. Los resultados son más nítidos y el proceso es más rápido a la hora de obtener exactamente los datos que necesitas.

Nuestro nuevo y mejorado Modo HD potenciado por la IA para Eva y Leo ofrece siempre resultados inmejorables. Esta importante mejora permite crear los escaneos 3D más nítidos y ricos en detalles en una resolución altísima, sin perder ningún detalle.

Ahora, los proyectos HD tienen casi un 20% menos de tamaño. Puedes procesar tus datos HD mucho más rápido, mientras almacenas y transfieres menos datos. ¿Y lo mejor? Tus proyectos se comprimen mientras trabajas sin ninguna interrupción ni pérdida de datos.

El nuevo formato de archivo encriptado permite almacenar datos HD de Leo en su tarjeta SD. Ya no hay que perder tiempo importando proyectos desde Leo cada vez que se cambian los ajustes de HD. Con los datos en bruto de HD guardados en tu tarjeta SD, tienes un acceso más rápido a los datos que necesitas, cuando y donde los necesites. Ahora puede exportar todos tus proyectos HD a una tarjeta SD, y luego importarlos a Artec Studio, sin tener que estar conectado a Leo.

Si tu flujo de trabajo requiere alguna vez la combinación de escaneo 3D y fotogrametría, esta nueva función está hecha para ti. Cuando se captura un objeto con fotogrametría, se desconocen sus dimensiones reales en 3D si no se utilizan herramientas adicionales (marcadores, escalas o una cinta métrica). El nuevo algoritmo de alineación de malla AS16 por escala le permite igualar la escala de un modelo creado con fotogrametría a la escala real de un modelo capturado por un escáner de Artec, directamente en Artec Studio. Simplemente marca la casilla para alinear por tres puntos como lo haría normalmente, y el objeto se redimensionará.

El nuevo modo ’Transparente’ permite la visualización de la cara posterior de la malla usando datos capturados desde cualquier escáner de Artec 3D y procesados en AS16. Hasta ahora, la superficie de la cara posterior de un objeto o escena escaneada se presentaba en negro por defecto, haciendo que el área de la cara frontal fuera imposible de ver mientras se procesaba. Ahora, se puede ver claramente y examinar todo el modelo sin distinción, y sin preocuparse por objetos innecesarios que obstruyan la vista, observando la superficie trasera si lo necesita, o mirando a través de ella si no lo necesita. Es particularmente útil cuando se usa Artec Ray para escanear áreas grandes como interiores de habitaciones y otras instalaciones extensas con muchos detalles.

Gracias a la nueva estructura del software, los proyectos se cargarán por lo menos 10 veces más rápido, es decir, en menos de 10 segundos para un proyecto normal. Además, ya no es necesario esperar a que los escaneos se carguen por completo. Empieza a trabajar con tus datos de inmediato.

Todos los cambios que hagas se guardan ahora automáticamente mientras trabajas. No sólo ahorrarás tiempo y no tendrás que volver a guardar manualmente, sino que tu trabajo se conserva de forma segura ya que tu proyecto se actualiza continuamente en segundo plano. Deshaz cualquier ajuste guardado con atajos de teclado rápidos y sencillos.

Cuando se trabaja con grandes conjuntos de datos, ahora ya no es necesario preocuparse por descargar y cargar los datos de escaneo necesarios, o preocuparse por si hay suficiente memoria RAM. Artec Studio descargará automáticamente los datos que no esté utilizando y cargará sólo las partes que necesita, haciendo que el flujo de trabajo sea más rápido, fluido y sencillo.

La nueva función mejorada hace que sea más fácil, más rápido y mucho más cómodo trabajar con escaneos individuales. Ahora es posible ejecutar el Registro global para escaneos separados de forma automática con un solo clic, en lugar de tratar cada escaneo individualmente. O bien, ejecutar el Registro global en los escaneos por separado y luego conjuntamente, todo ello con un solo clic. Este nuevo modo evita varios pasos manuales, ahorrando mucho tiempo, y es especialmente útil para los proyectos más grandes o los escaneos de objetos con pocos detalles.

Además de las principales novedades mencionadas, al trabajar en AS16 descubrirás un montón de nuevas mejoras que mejoran tu proceso de trabajo de diferentes maneras. Por ejemplo, Object Highlight, que te permite resaltar un objeto en el renderizado cuando pasas el cursor por encima de él, algoritmos de seguimiento mejorados para disminuir la acumulación de errores a lo largo de la distancia y al escanear en bucles, la posibilidad de ver los ajustes del algoritmo en curso, la simplificación mejorada con textura para la simplificación rápida de la malla, y una sección transversal «más grande que el objeto» por defecto.

Accede fácilmente a las herramientas y funciones que necesitas en un menú claramente estructurado y organizado. Accede a lo que quieras cuando lo necesites y guárdalo cuando no lo necesites.
