Artec Studio 17. Die Kraft liegt in der Software.

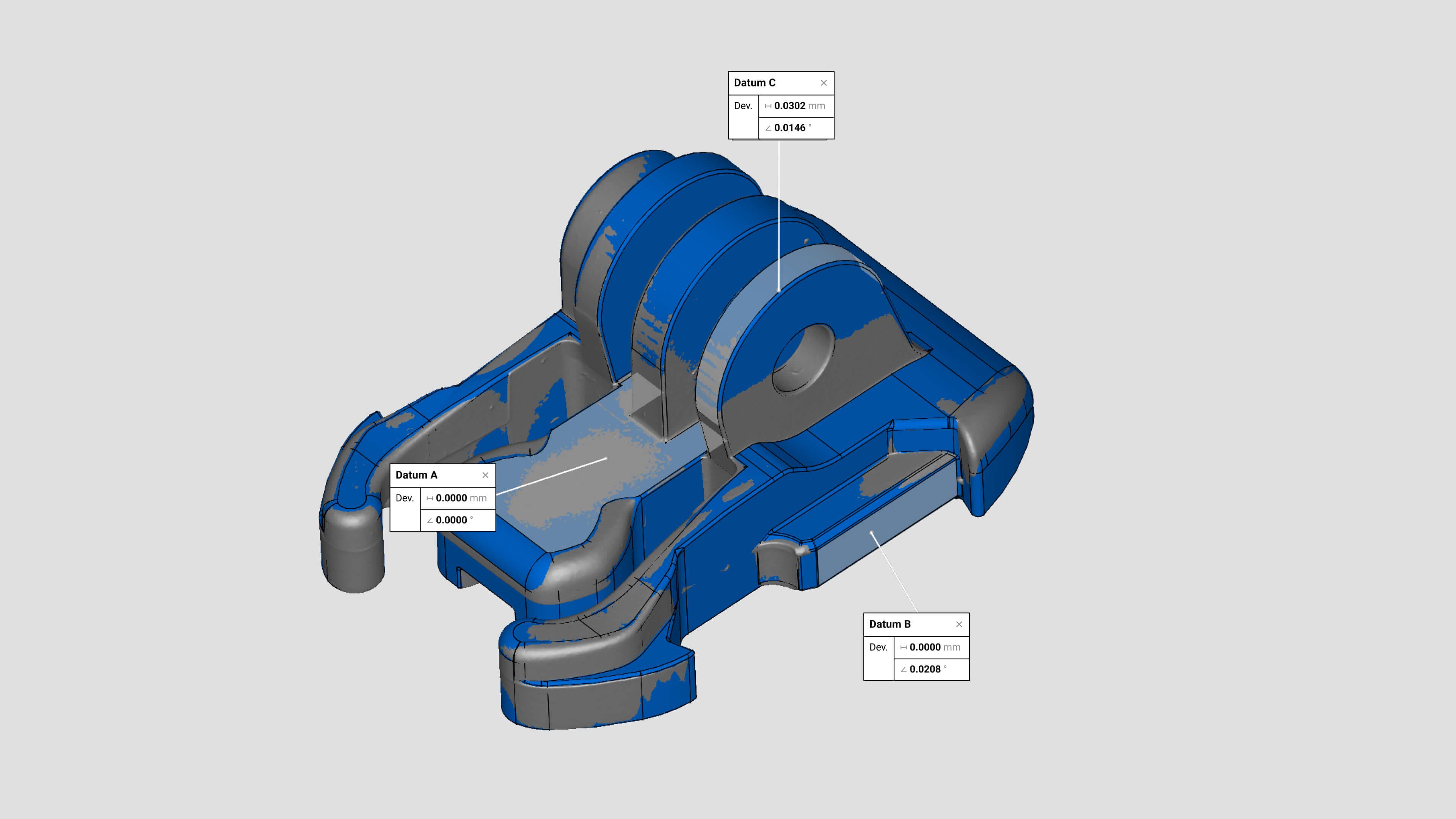

In der Messtechnik gilt: Selbst wenn Ihr Scan ein tadelloser digitaler Doppelgänger eines Teils oder Objekts ist, können aufgrund von Ausrichtungsfehlern Abweichungen auftreten, sollte Ihr Scan nicht korrekt mit dem entsprechenden CAD-Referenzmodell ausgerichtet sein. Mit der Bezugsausrichtung benötigen Sie nur ein paar Klicks, um Ihre Polygonnetze und CAD-Modelle anhand wichtiger geometrischer Merkmale vollständig auszurichten.

Wenn Ihr Arbeitsablauf beim Scannen für die Datenerfassung die Verwendung von Referenzobjekten, wie etwa Zielscheiben, Kugeln oder Schachbrettmuster, erfordert, haben Sie jetzt in Artec Studio eine bessere manuelle Kontrolle über diese Objekte. Sie können sie nun in 3D als Teil Ihres Arbeitsbereichs sehen, Kugeln oder Ziele für die Erfassung auswählen, den Abstand zwischen ihnen messen, feststellen, welche Objekte nicht an der richtigen Stelle sind oder fehlen, und sie von der Erfassung ausschließen. Darüber hinaus können Sie jetzt mehrere Referenz-Zielwolken in den Arbeitsbereich importieren und auswählen, welche für die Verfolgung verwendet werden sollen.

Konvertieren Sie komplexe organische Formen mit der neuen Funktion „Auto Surface“ mit einem Klick in solide CAD-Modelle. Erleichtern Sie das Reverse Engineering komplexer Geometrien und erstellen Sie referenzielle CAD-Flächen für tiefgreifendes Reverse Engineering in CAD-Software von Drittanbietern.

Ändern Sie Ihre Modelle mit CAD-Elementen und Polygonnetzen, indem Sie boolesche Operationen nach Industriestandard verwenden: Vereinigung, Subtraktion und Überschneidung. Bauen Sie Gussformen, erstellen Sie komplexe Formen, passen Sie Polygonnetze an die Konstruktionsabsicht an und noch vieles mehr.

Mit der neuen Einstellung können Sie, anders als in der Vorgängerversion, auf einfache Weise primitive Volumenkörper in jedem Teil Ihres Polygonnetzes erstellen, in der Größe verändern und neu positionieren. Wählen Sie einfach das Primitiv, das Sie hinzufügen möchten, einschließlich der neuen Würfelform (Box), und fertig – Sie müssen nun nicht mehr den erforderlichen Bereich für die Anpassung angeben.

Mehr Komfort bei der Arbeit mit Zwangsbedingungen für CAD-Primitive. Artec Studio speichert jetzt einen Verlauf der Bedingungen und Beziehungen, die für jedes Primitiv festgelegt wurden, so dass Sie diese jederzeit speichern, bearbeiten und neu einpassen können – auch außerhalb des Konstruktionsfensters. Darüber hinaus können Sie neue Bedingungen auf die in früheren Sitzungen festgelegten Bedingungen stützen.

Für Profis in der additiven Fertigung ist die Vorbereitung von Polygonnetzen für den 3D-Druck dank der neuen Funktion „Split by plane“ einfacher denn je. Sie können nun Ihr Netz schnell und präzise in handhabbare Teile zerlegen, indem Sie eine vordefinierte Ebene für den weiteren 3D-Druck verwenden.

Eine Aktualisierung unseres am häufigsten verwendeten Auswahlwerkzeugs ermöglicht, dass Sie jetzt die Größe des ausgewählten Bereichs mit dem Schieberegler für die Segmentierungsempfindlichkeit dynamisch ändern können. Markieren Sie einfach den Bereich, in dem Sie das CAD-Primitiv konstruieren möchten, und passen Sie den Grad der Ausdehnung des Bereichs mit dem Schieberegler an.

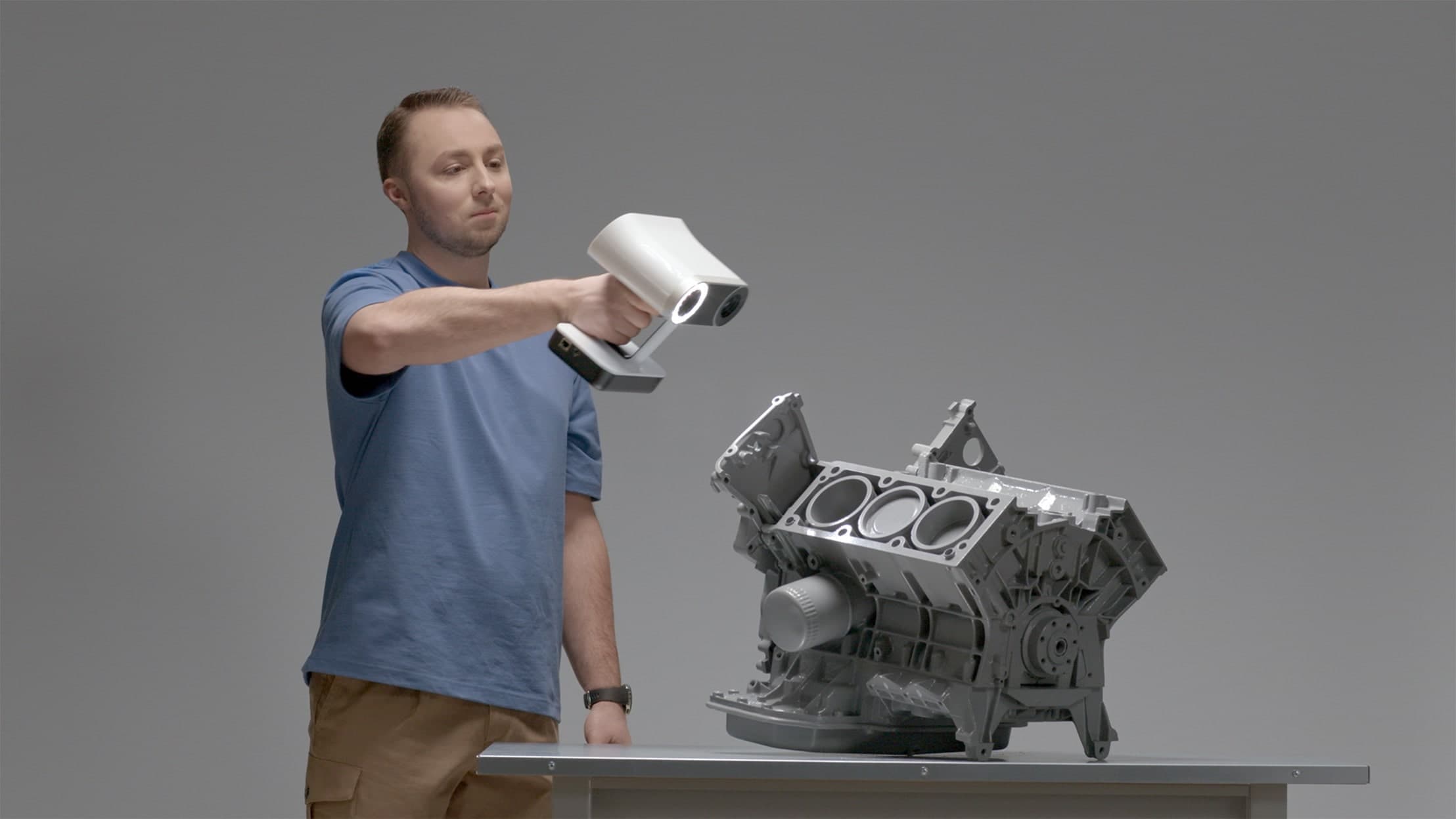

Einfach zielen und aufnehmen.

Stoppen Sie den Scanvorgang und machen Sie später genau dort weiter, wo Sie aufgehört haben.

Es erwarten Sie erstklassige Algorithmen für die Textur- und Geometrieverfolgung, die ein schnelles und reibungsloses Scannen ermöglichen.

Scannen Sie schwarze, glänzende oder feine Objekte mit Leichtigkeit.

Nachdem Sie das Objekt mit einem 3D-Scanner erfasst haben, nehmen Sie Ihre Kamera zur Hand und machen eine Reihe von Fotos um das Objekt herum, aus verschiedenen Winkeln und Positionen.

Importieren Sie alle Fotos in Ihren Arbeitsbereich und registrieren Sie sie mit Hilfe des Algorithmus zur Fotoregistrierung. Sehen Sie im 3D-Viewer, wie jedes Foto für das Objekt registriert wurde. Löschen Sie alle Fotos, die sich negativ auf die endgültige Textur auswirken könnten.
