Artec Metrology Kit: sistema di misurazione ottico fino a 2µ

Una soluzione di fotogrammetria professionale con precisione di livello metrologico e precisione volumetrica di fascia alta per applicazioni di ispezione, reverse engineering e altre applicazioni di misurazione industriali.

Cos' è Artec Metrology Kit?

Un sistema di misurazione ottico delle coordinate 3D per applicazioni industriali ad alta precisione: analisi, test, ispezione delle deformazioni. Il Metrology Kit è abbastanza flessibile da essere integrato nel tuo flusso di lavoro, offre risultati perfetti sia in fabbrica che all'aperto ed è compatibile con i principali software come Control X e PolyWorks.

Il Metrology Kit può funzionare come soluzione di misurazione ottica autonoma o come strumento di riferimento per una precisione di scansione 3D ancora più elevata anche a distanza. Utilizzando il plugin Metrology Kit, ottieni l'intero flusso di lavoro di scansione 3D + fotogrammetria direttamente all'interno di Artec Studio.

Versione professionale

34.100€ Please note that the prices displayed on our website are the Recommended Retail Prices. They do not include taxes, import fees or any other additional costs that may apply, depending on the location of your business. We suggest you contact an authorized Artec reseller in your city, state or country to check the specific prices in your region.

Versione base

21.900€ Please note that the prices displayed on our website are the Recommended Retail Prices. They do not include taxes, import fees or any other additional costs that may apply, depending on the location of your business. We suggest you contact an authorized Artec reseller in your city, state or country to check the specific prices in your region.

Hai domande?

  • Il metrology kit può catturare il mio oggetto?
  • Dove posso provarlo di persona?
  • Di quale software ho bisogno?

Provalo tu stesso

  • Guarda il Metrology Kit in azione
  • Parla con un esperto, online o offline
  • Scopri come può avvantaggiare la tua attività
Misurazione ottica 6DoF certificata DAkkS

Misurazione ottica 6DoF certificata DAkkS

Sistema completo di misurazione ottica delle coordinate con precisione fino a 2 micron. Risoluzione della fotocamera fino a 30,3 megapixel, obiettivo grandangolare da 28 mm, target da misurazione, adattatori e barre di scala.
Utilizzalo ovunque

Utilizzalo ovunque

L'intero kit può essere riposto in una robusta custodia portatile, e con i riferimenti dinamici puoi catturare oggetti in movimento: perfetto nei luoghi in cui non è pratico utilizzare macchine di misurazione tradizionali e altri strumenti di misurazione 3D.
Compatibile con diversi software

Compatibile con diversi software

Artec Metrology Kit è compatibile con soluzioni software leader del settore come Geomagic Control X, PolyWorks e molti altri.

Ispezione

L'utilizzo di un sistema di misurazione ottica delle coordinate ad alta precisione rende l'ispezione di oggetti come componenti di aeromobili, navi e turbine eoliche un processo semplice e affidabile.

Ispezione

Alta precisione e massima sicurezza

Ottieni set di dati molto più precisi ed esegui con sicurezza l'ispezione nelle applicazioni con elevati requisiti di ripetibilità.

Incorpora i dati fotogrammetrici nel tuo flusso di lavoro

Utilizza i dati del Metrology Kit nel tuo flusso di lavoro per fare confronti con mesh 3D, entità CAD e per effettuare misurazioni altamente accurate delle distanze.

Mantieni la precisione in ambienti instabili

Misurazioni accurate che soddisfano i requisiti di ripetibilità possono essere effettuate durante quasi tutte le fasi di produzione, anche quando il pezzo è in movimento. Su una rampa idraulica, per esempio.

Analisi delle deformazioni

Utilizza questa soluzione di misurazione ottica per analizzare le caratteristiche di deformazione dei materiali in diverse condizioni ambientali e con diversi carichi, processi in cui avere un breve tempo di misurazione è cruciale. Il Metrology Kit è ottimo per analizzare i cambiamenti geometrici di oggetti come serbatoi di stoccaggio, componenti di veicoli o prototipi di progettazione.

Analisi delle deformazioni

Breve tempo di misurazione

Lavora comodamente in ambienti di test esigenti come le camere climatiche, dove avere tempi di acquisizione molto brevi è cruciale, ma anche una precisione affidabile e set di dati altamente accurati sono un'esigenza.

Flusso di lavoro conveniente

Il semplice flusso di lavoro del Metrology Kit è particolarmente importante dato il gran numero di punti di misurazione tipici nell'analisi delle deformazioni e in condizioni di lavoro estreme con temperature e umidità elevate.

Portatile e flessibile

La portabilità e la facilità d'uso del Metrology Kit garantisce di lavorare in spazi ristretti, spesso caratteristici delle camere climatiche.

Riferimenti per la scansione 3D

Combina la densa nuvola di punti di uno scanner 3D metrologico con l'alta precisione delle misurazioni ottiche del kit per espandere le capacità degli scanner sugli oggetti di piccole e medie dimensioni. Puoi godere dei vantaggi di entrambe le soluzioni ottenendo un'alta risoluzione sugli oggetti più larghi catturandoli interamente con errore minimo e altissima precisione volumetrica.

Maggiore precisione sulle distanze

Il kit metrologico produce una nuvola di punti con elevata precisione volumetrica che è possibile utilizzare come riferimento per ottenere ottimi risultati di scansione 3D a distanza anche quando non si utilizza uno scanner 3D per la metrologia.

Flusso di lavoro semplificato

Un flusso di lavoro completo e autonomo, dalla segnalazione al reporting, fornisce un processo di misurazione ininterrotto e l'integrazione dell'intera pipeline con la fotogrammetria in un unico ambiente.

Aumenta la portata degli scanner più piccoli

Utilizza scanner con un campo visivo relativamente piccolo per acquisire con precisione oggetti molto più grandi. Potrai catturare i dettagli più piccoli mantenendo una precisione volumetrica molto elevata, fino a 0,015 mm + 0,015 mm/m.

Applicazioni industriali

Una società tedesca di ingegneria marittima offshore con certificazione ISO esamina e ispeziona flange nei siti offshore del Mare del Nord e del Mar Baltico.

Una società tedesca di ingegneria marittima offshore con certificazione ISO esamina e ispeziona flange nei siti offshore del Mare del Nord e del Mar Baltico.
1h
La misurazione completa che copre la planarità e l'inclinazione dei lati della flangia, il diametro del foro di perforazione e il diametro interno ed esterno, è stata eseguita in soli 60 minuti.
La portabilità del Metrology Kit lo rende facilmente trasportabile in elicottero. Un tempo di misurazione breve, un flusso di lavoro facile e i riferimenti dinamici lo rendono la soluzione ideale per applicazioni ad alta precisione in condizioni instabili.
Industria automobilistica

Industria automobilistica

Un importante produttore di automobili in Germania ha utilizzato il Metrology Kit per il controllo della qualità per analizzare le posizioni dei prigionieri da saldatura su ogni quarto telaio in una linea di produzione. I risultati sono stati utilizzati per programmare il robot saldatore.
Ricerca & Sviluppo

Ricerca & Sviluppo

Nell'ambito di test e ricerche sulla guida autonoma, le principali case automobilistiche utilizzano il Metrology Kit per determinare con precisione le posizioni dei sensori sulla carrozzeria e posizionarli correttamente all'interno del sistema di coordinate dell'auto.
Ingegneria aerospaziale

Ingegneria aerospaziale

Organizzazioni di astronomia, difesa e spazio di Regno Unito, Germania e Giappone utilizzano il Metrology Kit per applicazioni ad alta precisione. L'analisi delle deformazioni è stata effettuata sui sistemi di pannelli principali e secondari di questa grande antenna satellitare inclinata in varie angolazioni.

Ottieni il meglio dal tuo Metrology Kit

Preparazione dell'oggetto

Posiziona target, croci di riferimento e barre di scala sulle superfici intorno all'oggetto, assicurandoti che non si spostino rispetto all'oggetto durante il processo di acquisizione.

Preparazione dell'oggetto

Cattura

Scatta sistematicamente foto da diverse altezze, creando una sorta di cupola attorno all'oggetto con le posizioni della fotocamera. Cattura ogni target almeno 6 volte, e la croce di riferimento da quattro angoli perpendicolari.

Cattura

Elaborazione

Importa le immagini in Artec Studio (se hai installato il plugin Metrology Kit) o nel tuo software fotogrammetrico preferito, per generare una nuvola di target.

Elaborazione

Reporting

Utilizza la nuvola di punti risultante per l'analisi della deformazione, l'ispezione della planarità, la misurazione delle dimensioni generali o il tuo caso d'uso ingegneristico specifico.

Reporting
Combine photogrammetry with 3D scanning

Combina la fotogrammetria con la scansione 3D

Combina facilmente i risultati della fotogrammetria di Artec Metrology Kit con i dati di uno o più scanner 3D Artec e ottieni l'alta risoluzione e il dettaglio forniti da uno scanner 3D metrologico insieme alla precisione volumetrica puntuale fino a 15 µm/m dei sistemi ottici di fotogrammetria.

Versione professionale

Il pacchetto include​:

  • Fotocamera da 30,3 megapixel
  • Precisione basata su punti (RMS) fino a 0,002 mm + 0,005 mm/m
  • Precisione di misurazione della lunghezza fino a 0,015 mm + 0,015 mm/m
  • Connettività WiFi e opzioni di controllo remoto
  • Plugin Metrology Kit per Artec Studio
  • Impostazioni della fotocamera regolabili
  • Target di misurazione aggiuntivi: adattatori (per feature come fori, bordi, ecc.) + barra trasversale e di scala di riferimento separate (per parti più grandi e complesse)
34.100€

Versione base

Il pacchetto include:

  • Fotocamera digitale da 20 megapixel
  • Precisione basata su punti (RMS) fino a 0,004 mm + 0,005 mm/m
  • Precisione di misurazione della lunghezza fino a 0,025 mm + 0,025 mm/m
  • Plugin Metrology Kit per Artec Studio
  • Impostazioni della fotocamera regolabili
  • Gamma di accessori di misura di base: target e barre di scala
21.900€

Hai una domanda?

  • Per che cosa si usa Artec Metrology Kit?

    Il Metrology Kit è un sistema di misurazione delle coordinate ottiche che viene utilizzato principalmente per diversi tipi di ispezione: ispezione della rotondità, ispezione delle lamiere metalliche e ispezione degli apparecchi. Analisi: analisi delle deformazioni, analisi della tolleranza, analisi del processo 3D. E anche riferimenti per altri sistemi di misurazione. Può essere utilizzato anche per l'allineamento delle parti, il confronto CAD e altre applicazioni di utilizzo delle misurazioni ottiche.

  • Qual è il flusso di lavoro generale quando si utilizza Artec Metrology Kit?

    Lavorare con Artec Metrology Kit inizia con la preparazione degli oggetti utilizzando target, barre di riferimento e altri accessori necessari per la misurazione, quindi l'acquisizione, il trasferimento e l'elaborazione delle immagini e il calcolo delle coordinate 3D per la generazione di una nuvola di punti.

  • In quali settori viene utilizzato Artec Metrology Kit?

    Poiché processi come il reverse engineering e l'ispezione si verificano in moltissimi processi, l'uso di sistemi ottici come Artec Metrology Kit trascende qualsiasi settore particolare. Il Metrology Kit ha trovato impiego nell'industria generale, aerospaziale, automobilistica, eolica, nella costruzione di ferrovie e in molte altre industrie.

  • Quali impostazioni della fotocamera influiscono sulle prestazioni di Artec Metrology Kit?

    Artec Metrology Kit viene fornito con le relative impostazioni già configurate. Queste includono la messa a fuoco, l'apertura, ISO, la sensibilità del flash e il tempo di esposizione. Il sistema di misurazione è calibrato con queste impostazioni. Per assicurarsi che funzioni come previsto, si consiglia di non cambiare le impostazioni di fabbrica in quanto ciò potrebbe influire negativamente sulla precisione. Si prega di fare riferimento alla pagina del supporto per ulteriori informazioni.

  • Artec Metrology Kit può essere utilizzato come sostituto di uno scanner 3d di livello metrologico?

    Artec Metrology Kit fornisce misurazioni a distanza molto accurate. Tuttavia, non produce dense nuvole di punti come fanno gli scanner 3D. A seconda del proprio caso d'utilizzo, è possibile utilizzare l'uno o gli altri o in un flusso di lavoro combinato.

La migliore soluzione di scansione 3D

Trova il dispositivo più adatto alle tue esigenze, sia che tu stia ispezionando parti minuscole o macchine di grandi dimensioni.

Artec Leo

Scanner 3D portatile di facile utilizzo con touchscreen integrato e interfaccia utente intuitiva per una facile scansione 3D.

Tipo di scanner
Portatile
Dimensioni oggetto
Dimensioni tipiche degli oggetti: XS: <90×60×60 mm S: 5–20 cm M : 20–50 cm L: 50–200 cm XL: >200 cm
M, L
Precisione
fino a 0,1 mm
Risoluzione
fino a 0,2 mm

Artec Eva

Il nostro scanner 3D più venduto. Veloce, versatile e preciso.

Tipo di scanner
Portatile
Dimensioni oggetto
Dimensioni tipiche degli oggetti: XS: <90×60×60 mm S: 5–20 cm M : 20–50 cm L: 50–200 cm XL: >200 cm
M, L
Precisione
fino a 0,1 mm
Risoluzione
fino a 0,2 mm

Artec Space Spider

Uno scanner 3D metrologico a luce strutturata, con stabilizzazione automatica della temperatura per risultati ad alta precisione.

Tipo di scanner
Portatile
Dimensioni oggetto
Dimensioni tipiche degli oggetti: XS: <90×60×60 mm S: 5–20 cm M : 20–50 cm L: 50–200 cm XL: >200 cm
S
Precisione
fino a 0,05 mm
Risoluzione
fino a 0,1 mm

Artec Ray

Potente scanner laser 3D a lungo raggio con batteria integrata, per catturare con precisione oggetti di grandi dimensioni.

Tipo di scanner
A lungo raggio
Dimensioni oggetto
Dimensioni tipiche degli oggetti: XS: <90×60×60 mm S: 5–20 cm M : 20–50 cm L: 50–200 cm XL: >200 cm
L, XL
Precisione
fino a 0,0125°
Risoluzione

Artec Micro

Scanner 3D desktop di qualità metrologica per controllo qualità, ispezione, oreficeria, componenti medico/dentistici, ecc.

Tipo di scanner
Desktop
Dimensioni oggetto
Dimensioni tipiche degli oggetti: XS: <90×60×60 mm S: 5–20 cm M : 20–50 cm L: 50–200 cm XL: >200 cm
XS
Precisione
fino a 0,01 mm
Risoluzione
fino a 0,029 mm

Shapify Booth

Scanner del corpo in un solo click.

Tipo di scanner
Cabina
Dimensioni oggetto
Dimensioni tipiche degli oggetti: XS: <90×60×60 mm S: 5–20 cm M : 20–50 cm L: 50–200 cm XL: >200 cm
M
Precisione
0,2 mm
Risoluzione
fino a 2 mm

Combina la misurazione ottica della fotogrammetria con la scansione 3D

Dettagli perfetti in scala

Dettagli perfetti in scala

Le alte risoluzioni con fotogrammi più piccoli degli scanner 3D e la precisione della fotogrammetria a distanza si combinano per produrre dettagli accurati e precisione di livello metrologico anche con progetti su larga scala.
Flusso di lavoro all-in-one

Flusso di lavoro all-in-one

Importa immagini, esegui la registrazione, genera e lavora con più nuvole di punti OBC e combina i dati di diversi scanner per produrre un modello 3D finale in un unico flusso di lavoro completamente integrato.
Precisione volumetrica fino a 14 volte superiore sui 15 m

Precisione volumetrica fino a 14 volte superiore sui 15 m

La precisione volumetrica di 15 µm + 15 µm/m del Metrology Kit, rispetto all'utilizzo di uno scanner 3D, offre una precisione fino a 3 volte più alta su una scansione da un metro, 14 volte sui 15 m e ancora di più per oggetti più grandi.

Utilizzo di Artec Metrology Kit con uno scanner 3D

Preparazione dell'oggetto

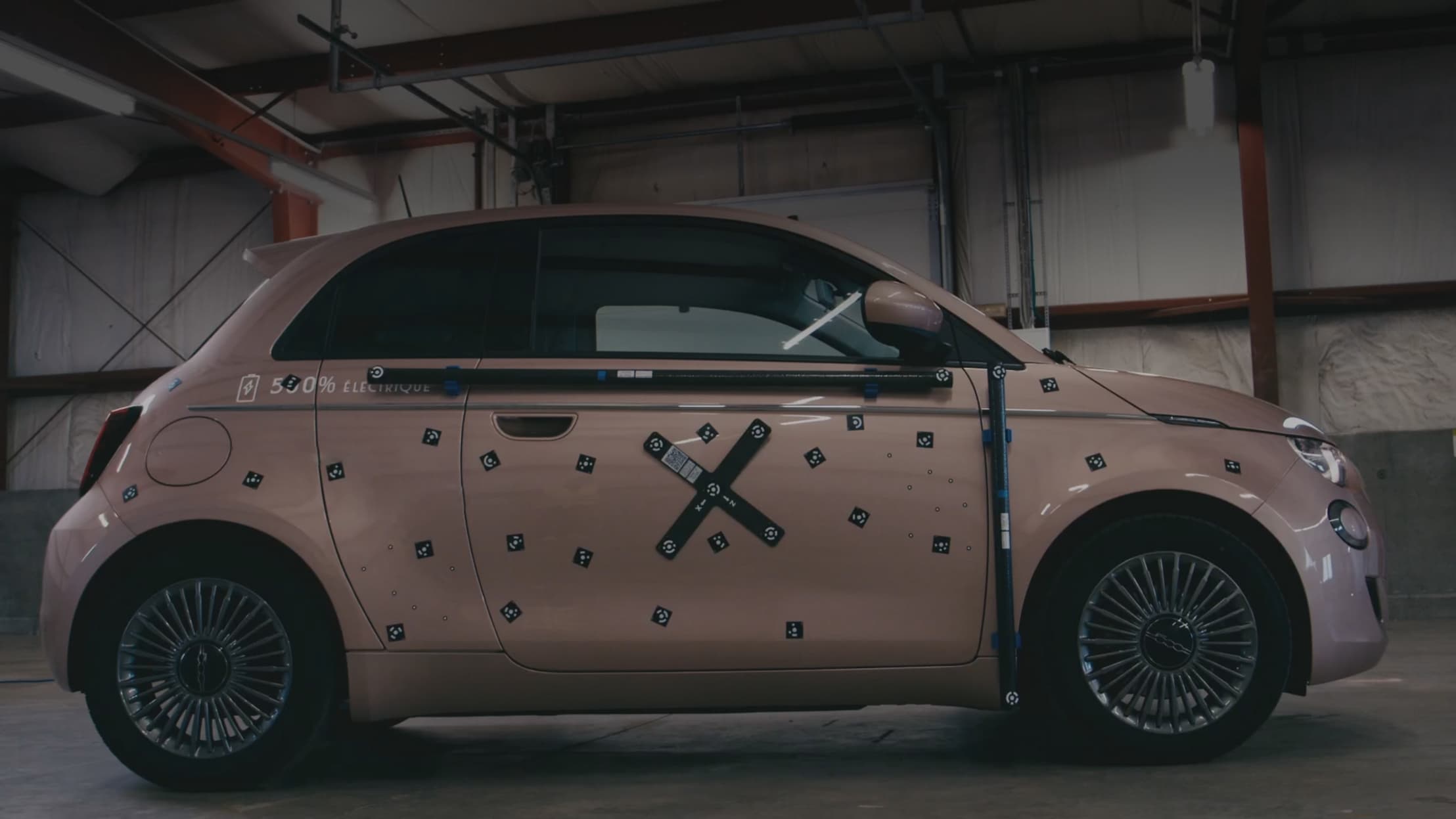

Copri le superfici dell'oggetto con target, croci di riferimento e barre di scala. È fondamentale che nessuno di questi si sposti rispetto all'oggetto per l'intero processo di acquisizione.

Object Preparation

Acquisizione delle immagini fotogrammetriche

Scatta una serie di foto a diverse altezze, girando intorno all'oggetto con la fotocamera fino a quando non hai catturato l'oggetto nella sua interezza. Cattura ogni target almeno 6 volte, e la croce di riferimento da quattro angoli perpendicolari.

Capturing your photogrammetry images

Generazione di una nuvola di target di riferimento

In Artec Studio, selezionare il plugin Artec Metrology Kit dal menu file. Importa le immagini appena acquisite, esegui la registrazione e genera la nuvola di target di riferimento. La nuvola di target verrà visualizzata nell'area di lavoro. È possibile generare più nuvole di target tra cui scegliere prima della scansione.

Generating a reference target cloud

Scansione

Rimuovi i target codificati, le croci di riferimento e le barre di scala, lasciando solo i target non codificati ed esegui la scansione dell'oggetto nella sua interezza. Se si utilizza Artec Leo, trasferisci sullo scanner il file OBC, che contiene le coordinate dei target che verranno utilizzati come riferimenti per i dati di scansione, prima di iniziare la scansione.

Scanning

Elaborazione

La scansione con una nuvola di riferimento di destinazione produce dati altamente accurati. Tranne nel caso molto raro in cui si veda qualche evidente disallineamento, è possibile saltare la registrazione globale del tutto. Altrimenti, procedi direttamente alla fusione e ottieni un modello 3D altamente accurato con il minimo errore accumulato.

Versione professionale

Il pacchetto include​:

  • Fotocamera da 30,3 megapixel
  • Precisione basata su punti (RMS) fino a 0,002 mm + 0,005 mm/m
  • Precisione di misurazione della lunghezza fino a 0,015 mm + 0,015 mm/m
  • Connettività WiFi e opzioni di controllo remoto
  • Plugin Metrology Kit per Artec Studio
  • Impostazioni della fotocamera regolabili
  • Target di misurazione aggiuntivi: adattatori (per feature come fori, bordi, ecc.) + barra trasversale e di scala di riferimento separate (per parti più grandi e complesse)
34.100€

Versione base

Il pacchetto include:

  • Fotocamera digitale da 20 megapixel
  • Precisione basata su punti (RMS) fino a 0,004 mm + 0,005 mm/m
  • Precisione di misurazione della lunghezza fino a 0,025 mm + 0,025 mm/m
  • Plugin Metrology Kit per Artec Studio
  • Impostazioni della fotocamera regolabili
  • Gamma di accessori di misura di base: target e barre di scala
21.900€

Specifiche dettagliate

b4-table-numbers
Artec Metrology KitProfessionaleBase
b4-table-white b4-table-first-col b4-table-specifications b4-table-header-colspan
Precisione
Precisione della misurazione della lunghezza | MPE*0,015 mm + 0,015 mm × Lunghezza diagonale [m]0,025 mm + 0,025 mm × Lunghezza diagonale [m]
Precisione di misurazione basata su punti0,002 mm + 0,005 mm/m (RMS)
0,003 mm + 0,007 mm/m (3 sigma)
0,004 mm + 0,006 mm/m (RMS)
0,005 mm + 0,009 mm/m (3 sigma)

* Errore massimo tollerato (MPE) dell'errore di misurazione della lunghezza, basato su VDI/VDE 2634 parte 1: definito come la deviazione massima ammissibile di una lunghezza misurata, che si trova tra due punti di misurazione, segnalati con target fotogrammetrici, nell'intero volume di misurazione dell'oggetto di misurazione, indipendentemente dalla posizione e dall'orientamento.

b4-table-white b4-table-first-col b4-table-specifications b4-table-header-colspan
Precisione volumetrica combinata con scanner 3D
Artec Leo/Artec Eva0.115 mm + 0.015 mm/m0.125 mm + 0.025 mm/m
Artec Space Spider0.065 mm + 0.015 mm/m0.075 mm + 0.025 mm/m
b4-table-white b4-table-first-col b4-table-specifications b4-table-header-colspan
Fotocamera
Unità sensoreCanon EOS RCanon EOS 6D
LenteObiettivo grandangolare metrico AICON da 28 mmObiettivo grandangolare metrico AICON da 28 mm
Risoluzione della fotocamera30,3 megapixel (6720 × 4480)20,2 megapixel (5472 × 3648)
Campo visivo (FoV)65 × 46°65 × 46°
IlluminazioneFlash a luce biancaFlash a luce bianca
VelocitàFino a 8 immagini al secondoFino a 4 immagini al secondo
MirinoDiopterDiopter
Trasferimento dati wirelessFacoltativoNon supportato
Alimentazione elettricaBatteria agli ioni di litioBatteria agli ioni di litio
b4-table-white b4-table-first-col b4-table-specifications b4-table-header-colspan
Imballaggio
Dimensioni215 × 120 × 140 mm245 × 110 × 150 mm
Dimensioni esterne della scatola di trasporto520 × 430 × 250 mm870 × 230 × 170 mm
Peso del sensore1,7 kg1,4 kg
Peso della scatola di trasporto compreso il sistemaCirca 12 kgCirca 7,7 kg
TrasportoCustodia robusta trolleyCustodia robusta
b4-table-white b4-table-first-col b4-table-specifications b4-table-header-colspan
Altre specifiche
Temperatura operativa consigliatada 5°C a 45°Cda 5°C a 45°C
ConformitàCE, RoHSCE, RoHS
Taratura e certificazioneCertificato DAkkS per il sistema di misurazione completo che include barre graduate e sensore

Barre calibrate DAkkS: 1 × 1430 mm, 1 × 830 mm

Sistema certificato VDI 2634 pagina 1
Certificato DAkkS per il sistema di misurazione completo che include barre graduate e sensore

Scala calibrata in fabbrica cross 800

Opt. Sistema certificato VDI 2634 pagina 1
