Kit de Metrología Artec: sistema de hasta 2µ de medición óptica

Una solución profesional de fotogrametría con precisión de grado metrológico y exactitud de alta definición para inspección, ingeniería inversa, y otras aplicaciones industriales de medición.

¿Qué es el Kit de Metrología Artec?

Un sistema de coordinación óptica 3D para aplicación industriales de alta precisión - piense en análisis de deformación, pruebas, inspección. El Kit de Metrología es suficientemente flexible para integrarse en su flujo de trabajo, entregar resultados perfectos tanto en el taller como en exteriores, y es compatible con softwares importantes como Control X y PolyWorks.

El Kit de Metrología puede operar como una solución de medición óptica standalone (individual), o como herramienta de referencia para un escaneo 3D aún más exacto a la distancia. Utilizando el plug-in del Kit de Metrología, obtendrá el flujo de trabajo completo de escaneo 3D + fotogrametría justo dentro de Artec Studio.

Versión de entrada

21.900 € Please note that the prices displayed on our website are the Recommended Retail Prices. They do not include taxes, import fees or any other additional costs that may apply, depending on the location of your business. We suggest you contact an authorized Artec reseller in your city, state or country to check the specific prices in your region.

Versión profesional

34.100 € Please note that the prices displayed on our website are the Recommended Retail Prices. They do not include taxes, import fees or any other additional costs that may apply, depending on the location of your business. We suggest you contact an authorized Artec reseller in your city, state or country to check the specific prices in your region.

¿Tiene alguna pregunta?

  • ¿El Kit de Metrología puede capturar mi objeto?
  • ¿Dónde puedo probarlo en persona?
  • ¿Cuál software necesito?

Pruébelo usted mismo

  • Vea el Kit de Metrología en acción
  • Hable con un experto, presencial o en-línea
  • Aprenda cómo puede beneficiar a su negocio
Medición óptica 6DoF certificada por DAkkS

Medición óptica 6DoF certificada por DAkkS

Sistema completo coordinado de medición óptica con exactitud de hasta 2 micrones. Resolución de cámara de hasta 30.3 megapíxeles, lente gran angular de 28mm, targets de medición, adaptadores y barras de escala.
Úselo en cualquier lado

Úselo en cualquier lado

El Kit completo cabe en un maletín resistente y portátil, y con referenciamiento dinámico, puede capturar objetos en movimiento - perfecto en sitios en donde es impráctico usar máquinas de medición tradicionales y otras herramientas de medición 3D.
Compatible con diferentes softwares

Compatible con diferentes softwares

El Kit de Metrología de Artec es compatible con soluciones de software líderes en la industria como Geomagic Control X, PolyWorks y muchas más.

Inspección

Usar un sistema de medición óptica coordinado de alta precisión hace que la inspección de objetos como componentes de aeronaves, barcos y turbinas de viento sea un proceso directo y confiable.

Inspección

Alta precisión para una confianza completa

Obtenga conjuntos de datos mucho más precisos y una inspección ejecutada de manera confiable en casos de uso en donde los requerimientos y la repetibilidad son altos.

Incorpore datos de fotogrametría en su propio flujo de trabajo

Use la data del kit de Metrología en su propio flujo de trabajo para realizar comparaciones con mallas 3D, entidades CAD, y para realizar mediciones de distancias altamente precisas.

Mantenga la precisión en ambientes inestables

Los requerimientos de repetibilidad de mediciones altamente precisas pueden tomarse durante casi cualquier paso en la producción - aún cuando la pieza esté en movimiento. En una rampa hidráulica, por ejemplo.

Análisis de deformación

Use esta solución de medición óptica para analizar las características de deformación de los materiales bajos diferentes condiciones amvientales y cargas - procesos en donde un tiempo corto de medición es crucial. El Kit de Metrología es genial para analizar los cambios geométricos de cosas como tanques de almacenamiento, componentes de vehículos o diseño de prototipos.

Análisis de deformación

Tiempo de medición corto

Trabaje de manera cómoda en amvbientes de prueba demandantes, tales como cámaras climáticas; cuyos tiempos de adquisición muy cortos son cruciales, pero en donde los conjuntos de datos de precisión confiable y de alta exactitud no son negociables.

Flujo de trabajo conveniente

El simple flujo de trabajo del Kit de Metrología es especialmente importante debido al gran número de puntos de medición, típicos en análisis de deformación y en las condiciones de trabajo extremas como altas temperaturas y humedad.

Portátil y flexible

La portabilidad del Kit de Metrología y facilidad de uso aseguran el trabajo en lugares estrechos, a menudo característicos de las cámaras climáticas.

Referenciamiento para escaneo 3D

Combine la densa nube de puntos de un escáner 3D de metrología con la alta precisión de las mediciones ópticas del Kit para expandir las capacidades de los escáneres de objetos pequeños a medianos. Puede tener lo mejor de ambos mundos obteniendo una alta resolución en elementos pequeños dentro de objetos grandes, mientras los captura con un error acumulado mínimo y alta exactitud volumétrica.

Referenciamiento para escaneo 3D

Mayor exactitud a la distancia

El Kit de Metrología produce una nube de puntos con alta exactitud volumétrica que puede usar como referencia para obtener resultados estupendos de escaneo 3D a la distancia, aún y cuando no esté usando un escáner 3D para metrología.

Flujo de trabajo simplificado

Un flujo de trabajo completo, auto-contenido, desde la señalización hasta el reporte, hace del proceso de medición uno directo; e integra el flujo completo de fotogrametría en un único ambiente.

Incrementa el rango de escáneres más pequeños

Utilice los escáneres de campo de visión relativamente pequeño para capturar de forma exacta objetos mucho más grandes. Esto significa que puede capturar detalles pequeños mientras mantiene una alta exactitud volumétrica de hasta 0.015 mm + 0.015 mm/n.

Aplicaciones en la industria

Una empresa alemana offshore de ingeniería marítima y con certificación ISO supervisa e inspecciona a menudo bridas mar adentro en el Mar del Norte y Mar Báltico.

Una empresa alemana offshore de ingeniería marítima y con certificación ISO supervisa e inspecciona a menudo bridas mar adentro en el Mar del Norte y Mar Báltico.
1h
La medición completa de la planicidad e inclinación de las caras de las bridas, del diámetro de los orificios taladrados, y del diámetro interno y externo, fue realizada en 60 minutos.
La portabilidad del Kit de Metrología lo hace fácil de transportar en helicóptero. Un tiempo de medición más corto, fácil flujo de trabajo y referenciamiento dinàmico lo convierten en la solución ideal para tales aplicaciones de alta precisión en condiciones inestables.
Industria automotriz

Industria automotriz

Un importante fabricante de automóviles en Alemania usó el Kit de Metrología para control de calidad, a fin de analizar las posiciones de los puntos de soldadura en cada cuatro chasis en una línea de producción. Los resultados fueron usados para programar al robot de soldadura.
I&D

I&D

Como parte de las pruebas e investigación sobre conducción autónoma, importantes fabricantes de automóviles usan el Kit de Metrología para determinar con exactitud las posiciones de los sensores en el carro y ubicarlos correctamente dentro del sistema de coordenadas del vehículo.
Aeroespacial

Aeroespacial

Organizaciones en astronomía, defensa y espacio en el Reino Unido, Alemania y Japón usan el Kit de Metrología para aplicaciones de alta precisión. Un análisis de deformación fue realizado en el sistema principal y en el subpanel de esta gran antena satélite inclinada en varios ángulos.

Obtenga lo mejor de su Kit de Metrología

Preparación del objeto

Coloque targets, cruces de referencia y barras de escala en las superficies alrededor del objeto, asegurándose de que no se muevan con relación al objeto durante el proceso de captura.

Preparación del objeto

Capture

Tome fotografías sistemáticamente a diferentes alturas, creando un tipo de domo alrededor del objeto con las posiciones de la cámara. Capture cada target al menos 6 veces, y la cruz de referencia desde cuatro ángulos perpendiculares.

Capture

Procesamiento

Importe las imágenes a Artec Studio con el plug-in del Kit de Metrología instalado, o con su software de fotogrametría favorito, para generar una nube de targets.

Procesamiento

Reporte

Use la nube de puntos resultante para análisis de deformación, inspección de planicidad, medición general de dimensiones, o para su caso de uso en ingeniería específico.

Reporte
Combine photogrammetry with 3D scanning

Combine fotogrametría con escaneo 3D

Combine fácilmente los resultados de fotogrametría del Kit de Metrología de Artec con los datos de uno o más escáneres de Artec 3D y obtenga la alta resolución y detalle que un escáner 3D para metrología ofrece, con la exactitud volumétrica - de hasta 15 µm/m - de los sistemas ópticos de fotogrametría.

Versión Profesional

El paquete incluye:

  • Cámara digital de 30.3 megapíxeles
  • Precisión basada en puntos (RMS) de hasta 0.002 mm + 0.005 mm/m
  • Precisión de medición de longitud de hasta 0.015 mm + 0.015 mm/m
  • Conectividad WiFi y opciones de control remoto
  • Plug-in de Kit de Metrología para Artec Studio
  • Configuraciones para cámara ajustable
  • Targets de medición adicionales: adaptadores (para características como agujeros, bordes, etc.) + cruces de referencia separadas y barras de escala (para partes más grandes y complejas)
34.100 €

Versión de Entrada

El paquete incluye:

  • Cámara digital de 20 mepaíxeles
  • Precisión basada en puntos (RMS) de hasta 0.004 mm + 0.005 mm/m
  • Precisión de medición de longitud de hasta 0.025 mm + 0.025 mm/m
  • Plug-in de Kit de Metrología para Artec Studio
  • Configuraciones para cámara ajustable
  • Accesorios para un rango básico de medición, targets y barras de escala
21.900 €

¿Tiene una pregunta?

  • ¿Para qué se usa el Kit de Metrología de Artec?

    El Kit de Metrología es un sistema de medición óptica coordinado que es utilizado principalmente para diferentes tipos de inspección - inspección de curvatura, inspección de chapas metálicas e inspección de reparaciones. Análisis - análisis de deformación, análisis de tolerancia, análisis de proceso 3D. Y también como referenciamiento para otros sistemas de medición. También puede ser usado para alineación de partes, comparación CAD y otras aplicaciones de medición óptica.

  • ¿Cuál es el flujo de trabajo al usar el Kit de Metrología de Artec?

    El trabajo con el kit de Metrología de Artec empieza con la preparación del objeto, usando targets, barras de referencia y otros accesorios requeridos para medición; y luego adquisición de imagen, transferencia de imagen, procesamiento de imagen y cálculo de coordenadas 3D para la generación de una nube de puntos.

  • ¿En cuáles industrias utilizado el Kit de Metrología de Artec?

    En vista de que procesos como ingeniería inversa e inspección ocurren en varias aplicaciones, el uso de sistemas ópticos como el Kit de Metrología de Artec trasciende el de cualquier industria en particular. El Kit de Metrología ha encontrado uso en la industria general, aeroespacial, automotriz, energía eólica, construcción de rieles, y muchos rubros industriales más.

  • ¿Cuáles configuraciones de cámara afectan el rendimiento del Kit de Metrología de Artec?

    El Kit de Metrología de Artec está equipado con las configuraciones relevantes ya definidas. Estas incluyen el enfoque, apertura, ISO, sensibilidad al flash y tiempo de exposición. El sistema de medición está calibrado con estas configuraciones. Para asegurarse de que trabaje como es debido, se recomienda que no modifique las configuraciones de fábrica, dado que esto afectaría la precisión. Por favor, diríjase a la página de soporte para más información.

  • ¿El Kit de Metrología de Artec puede ser usado como sustituto de un escáner 3D de grado metrológico?

    El Kit de Metrología de Artec ofrece mediciones muy exactas a la distancia. Sin embargo, no produce una nube de puntos densa como los escáneres 3D. Dependiendo de su caso de uso, usted podría utilizar uno u otro, o un flujo de trabajo combinado.

Su mejor solución de escaneo 3D

Encuentre el dispositivo que mejor cumpla sus necesidades, sea que esté inspeccionando partes pequeñas o máquinas grandes.

Artec Leo

Portátil escáner 3D intuitivo y fácil de usar con una pantalla táctil incorporada y una interfaz de usuario intuitiva para un fácil escaneo 3D.

Tipo de escáner
De mano
Tamaño del objeto
Dimensiones habituales de los objetos: XS: <90×60×60 mm S: 5–20 cm M: 20–50 cm L: 50–200 cm XL: >200 cm
M, L
Precisión
hasta 0,1 mm
Resolución
hasta 0,2 mm

Artec Eva

Nuestro escáner 3D más vendido. Rápido, versátil y preciso.

Tipo de escáner
De mano
Tamaño del objeto
Dimensiones habituales de los objetos: XS: <90×60×60 mm S: 5–20 cm M: 20–50 cm L: 50–200 cm XL: >200 cm
M, L
Precisión
hasta 0,1 mm
Resolución
hasta 0,2 mm

Artec Space Spider

Un escáner 3D de luz estructurada metrológica, con estabilizador automático de la temperatura para obtener resultados de alta precisión.

Tipo de escáner
De mano
Tamaño del objeto
Dimensiones habituales de los objetos: XS: <90×60×60 mm S: 5–20 cm M: 20–50 cm L: 50–200 cm XL: >200 cm
S
Precisión
hasta 0,05 mm
Resolución
hasta 0,1 mm

Artec Ray

Potente escáner 3D láser de largo alcance con una batería incorporada, para la captura precisa de objetos grandes.

Tipo de escáner
Largo alcance
Tamaño del objeto
Dimensiones habituales de los objetos: XS: <90×60×60 mm S: 5–20 cm M: 20–50 cm L: 50–200 cm XL: >200 cm
L, XL
Precisión
hasta 0,0125°.
Resolución

Artec Micro

Escáner 3D de sobremesa de calidad metrológica para control de calidad, inspección, joyería, componentes médicos / dentales, etc.

Tipo de escáner
Sobremesa
Tamaño del objeto
Dimensiones habituales de los objetos: XS: <90×60×60 mm S: 5–20 cm M: 20–50 cm L: 50–200 cm XL: >200 cm
XS
Precisión
hasta 0,01 mm
Resolución
hasta 0,029 mm

Shapify Booth

Escáner 3D de cuerpo completo de luz estructurada que funciona con tan sólo un click.

Tipo de escáner
Cabina
Tamaño del objeto
Dimensiones habituales de los objetos: XS: <90×60×60 mm S: 5–20 cm M: 20–50 cm L: 50–200 cm XL: >200 cm
M
Precisión
0,2 mm
Resolución
hasta 2 mm

Combine medición óptica de fotogrametría con escaneo 3D

Detalles finos en escala

Detalles finos en escala

Las altas resoluciones de los escáneres 3D de pequeño alcance y la exactitud de fotogrametría a la distancia se combinan para producir finos detalles y exactitud de grado metrológico aún con proyectos de gran escala.
Flujo de trabajo todo-en-uno

Flujo de trabajo todo-en-uno

Importe imágenes, corra registros, genere y trabajo con múltiples nubes de puntos OBC, y combine datos de diferentes escáneres para producir un modelo 3D final en un único flujo de trabajo integrado.
Hasta 14x de exactitud volumétrica sobre 15 m

Hasta 14x de exactitud volumétrica sobre 15 m

La exactitud volumétrica de 15 µm + 15 µm/m del Kit de Metrología mejora la precisión en comparación con usar sólo un escáner 3D, hasta por 3X a través de un metro de escaneo, 14x a través de 15 m, y aún más para objetos más grandes.

Usando el kit de Metrología de Artec con un escáner 3D

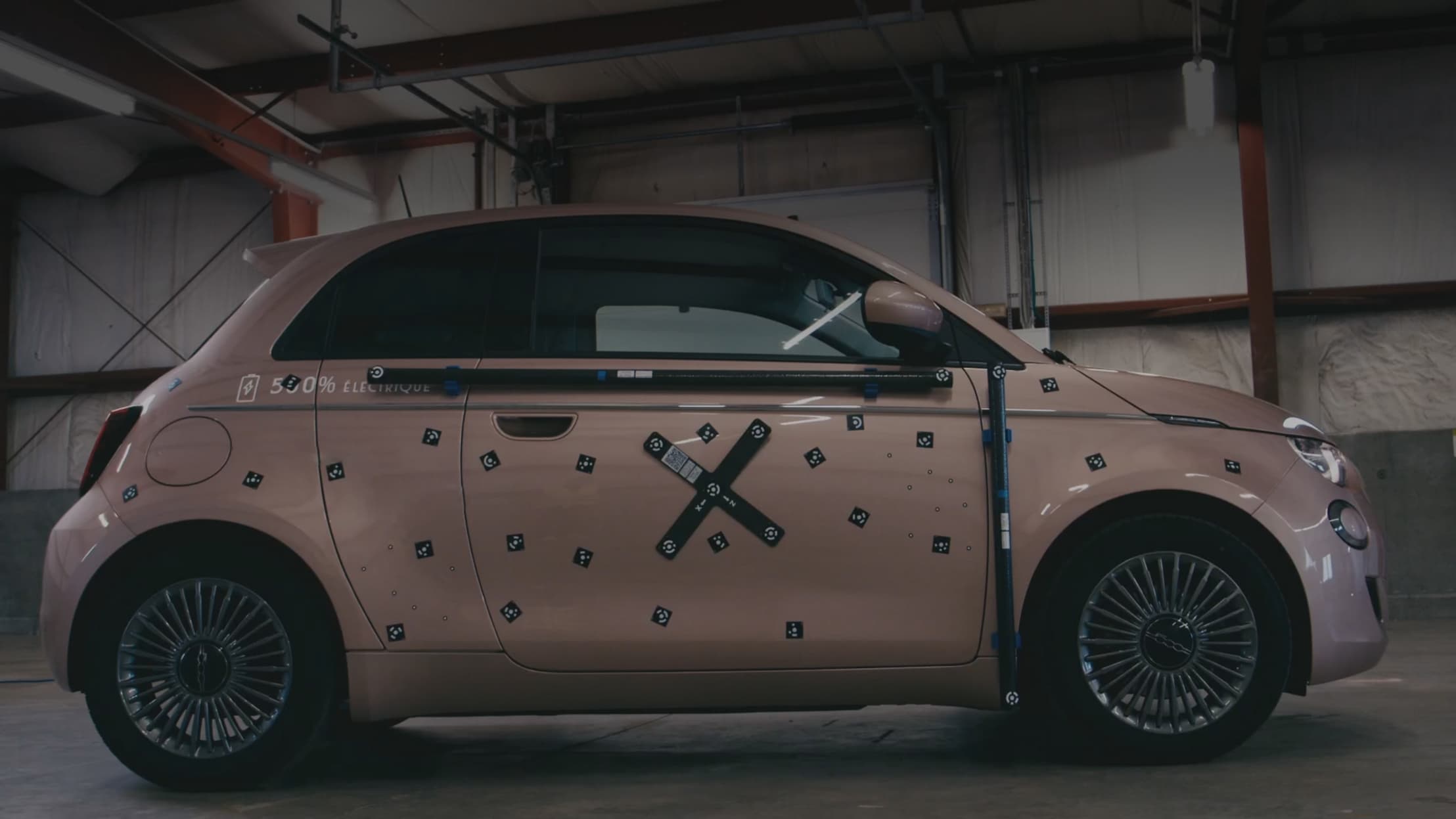

Preparación del objeto

Cubra las superficies del objeto con targets, cruces de referencia y barras de escala. Es crucial que ninguno de ellas pueda moverse con relación al objeto durante el proceso completo de captura.

Object Preparation

Capturando sus imágenes de fotogrametría

Tome una serie de fotos a diferentes alturas, moviéndose alrededor del objeto con la cámara, hasta que lo haya capturado completamente. Capture cada target al menos unas 6 veces, y las cruces de referencia desde cuatro ángulos perpendiculares.

Capturing your photogrammetry images

Generando una nube de targets de referencia

En Artec Studio, seleccione el plug-in del Kit de Metrología de Artec desde el menú del archivo. Importe las imágenes que acaba de capturar, corra el registro y genere la nube de targets de referencia. La nube de targets aparecerá en el espacio de trabajo. Es posible generar múltiples nubes de targets de las cuales elegir antes de escanear.

Generating a reference target cloud

Escaneo

Remueva los targets codificados, cruces de referencia y barras de escala, dejando sólo los targets no-codificados, y escanee el objeto en su totalidad. Si está usando Artec Leo, transfiera el archivo OBC, el cual contiene las coordenadas de los targets que serán usados como referencias como data de escaneo, en el escáner, antes de que inicie el escaneo.

Scanning

Procesamiento

El escaneo con una nube de targets de referencia produce datos de alta precisión. Esto significa que, exceptuando el raro evento en el que observe alguna desalineación evidente, usted puede omitir el registro global completo. De otra manera, proceda directamente a la fusión y obtenga un modelo 3D altamente preciso con un mínimo error acumulado.

Versión Profesional

El paquete incluye:

  • Cámara digital de 30.3 megapíxeles
  • Precisión basada en puntos (RMS) de hasta 0.002 mm + 0.005 mm/m
  • Precisión de medición de longitud de hasta 0.015 mm + 0.015 mm/m
  • Conectividad WiFi y opciones de control remoto
  • Plug-in de Kit de Metrología para Artec Studio
  • Configuraciones para cámara ajustable
  • Targets de medición adicionales: adaptadores (para características como agujeros, bordes, etc.) + cruces de referencia separadas y barras de escala (para partes más grandes y complejas)
34.100 €

Versión de Entrada

El paquete incluye:

  • Cámara digital de 20 mepaíxeles
  • Precisión basada en puntos (RMS) de hasta 0.004 mm + 0.005 mm/m
  • Precisión de medición de longitud de hasta 0.025 mm + 0.025 mm/m
  • Plug-in de Kit de Metrología para Artec Studio
  • Configuraciones para cámara ajustable
  • Accesorios para un rango básico de medición, targets y barras de escala
21.900 €

Especificaciones detalladas

b4-table-numbers
Kit de Metrología ArtecProfesionalEntrada
b4-table-white b4-table-first-col b4-table-specifications b4-table-header-colspan
Precisión
Precisión de medición longitudinal | MPE*0.015 mm + 0.015 mm × Longitud diagonal [m]0.025 mm + 0.025 mm × Longituddiagonal [m]
Precisión de medición basada en punto0.002 mm + 0.005 mm/m (RMS)
0.003 mm + 0.007 mm/m (3 sigma)
0.004 mm + 0.006 mm/m (RMS)
0.005 mm + 0.009 mm/m (3 sigma)

*MPE (Error Máximo Permisible / Maximum Pemisible Error) de error de medición lingitudinal, basado en VDI/VDE 2634 parte 1: definido como la desviación máxima permisible en la medición de longitud, la cual es localizada entre dos puntos de medición, señalada con targets fotogramétricos, en el volumen completo de medición del objeto medido, independientemente de la posición y orientación.

b4-table-white b4-table-first-col b4-table-specifications b4-table-header-colspan
Exactitud volumétrica combinada con escáneres 3D
Artec Leo/Artec Eva0.115 mm + 0.015 mm/m0.125 mm + 0.025 mm/m
Artec Space Spider0.065 mm + 0.015 mm/m0.075 mm + 0.025 mm/m
b4-table-white b4-table-first-col b4-table-specifications b4-table-header-colspan
Cámara
Unidad de sensorCanon EOS RCanon EOS 6D
LenteLente gran angular métrico AICON de 28 mmLente gran angular métrico AICON de 28 mm
Resolución de la cámara30.3 megapíxeles (6720 × 4480)20.2 megapíxeles (5472 × 3648)
Campo de visión (FoV)65 × 46°65 × 46°
IluminaciónFlash de luz blancaFlash de luz blanca
VelocidadHasta 8 imágenes por segundoHasta 4 imágenes por segundo
VisorDióptricoDióptrico
Transferencia de datos sin cablesOpcionalNo soportado
Fuente de alimentaciónBatería de Li-ionBatería de Li-ion
b4-table-white b4-table-first-col b4-table-specifications b4-table-header-colspan
Empaque
Dimensiones215 × 120 × 140 mm245 × 110 × 150 mm
Dimensiones externas de la caja de transporte520 × 430 × 250 mm870 × 230 × 170 mm
Peso del sensor1.7 kg / 3.7 lb1.4 kg / 3 lb
Peso de la caja de transportación incluyendo el sistemaAprox. 12 kg / 26.5 lbAprox. 7.7 kg / 17 lb
AlmacenamientoEstuche robusto con carretillaEstuche robusto
b4-table-white b4-table-first-col b4-table-specifications b4-table-header-colspan
Otras especificaciones
Temperatura recomendada de operaciónde 5 a + 45 °Cde 5 a + 45 °C
ConformidadCE, RoHSCE, RoHS
Calibración y certificaciónCertificado DAkkS para el sistema completo de medición, incluyendo las barras de escala y el sensor

Barras de escala calibradas DAkkS por sensor: 1 × 1430 mm, 1 × 830 mm

Sistema certificado VDI 2634 página 1
Certificado DAkkS para el sistema completo de medición, incluyendo las barras de escala y el sensor

Cruz de escala 800 calibrada de fábrica

Sistema certificado VDI 2634 página 1 opcional
